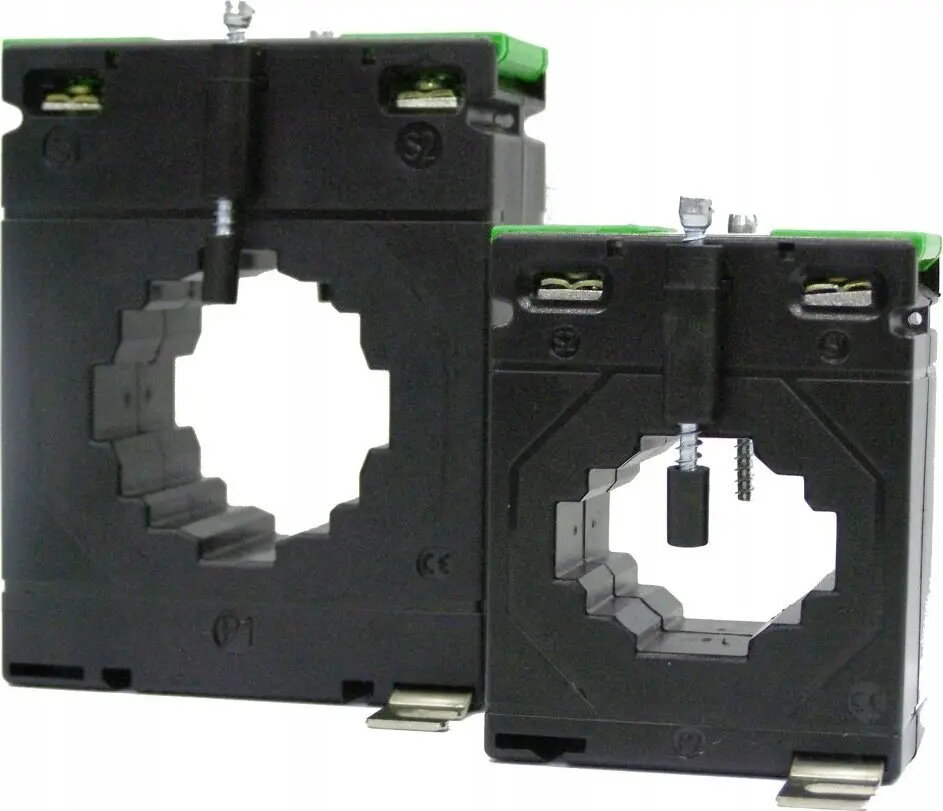

LCTB 104/60 strāvas transformators 400A/5A klase 0.5

Strāvas transformators LCTB 104/60 ir augstas precizitātes ierīce, kas paredzēta precīzai strāvas mērīšanai elektriskajās sadales sistēmās. Ar 400A/5A transformācijas koeficientu un 0.5 precizitātes klasi tas nodrošina uzticamu signālu pārveidošanu uzraudzības un aizsardzības iekārtām. Šis transformators ir īpaši izstrādāts montāžai uz kopnes, nodrošinot vienkāršu integrāciju rūpnieciskajos un komerciālajos elektrotīklos.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir būtiska elektrisko instalāciju stabilitātes un efektivitātes uzturēšanai. Tā izturīgā konstrukcija nodrošina ilgmūžību un stabilu darbību pat prasīgos ekspluatācijas apstākļos. Dizains ir optimizēts ērtai uzstādīšanai uz kopnēm, ievērojami samazinot uzstādīšanas laiku un darbaspēka izmaksas. Nodrošinot precīzu 5A sekundāro signālu no 400A primārās strāvas, tas ļauj izmantot standarta mērinstrumentus un aizsardzības relejus, padarot to par daudzpusīgu komponentu dažādām enerģijas sadales sistēmām.

Piemērots

• Rūpnieciskajām enerģijas sadales sistēmām
• Komerciālo ēku enerģijas uzraudzībai
• Aizsardzības releju lietojumiem
• Elektrisko sadales skapju aprīkošanai
• Strāvas mērīšanai kopņu konfigurācijās

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta izmantošanai augstsprieguma pārvades līnijās vai vidēs, kas pārsniedz tās izolācijas un termiskās robežas. Tas arī nav piemērots lietojumiem, kuriem nepieciešams cits transformācijas koeficients, izņemot 400A/5A, vai gadījumos, kad kopnes fiziskie izmēri pārsniedz transformatora atveres ietilpību.

Galvenās specifikācijas

• Transformācijas koeficients: 400A/5A
• Precizitātes klase: 0.5
• Montāžas veids: Uz kopnes
• Atveres izmērs: 104/60 mm

Kā lietot

Lai uzstādītu LCTB 104/60 strāvas transformatoru, pārliecinieties, ka primārā elektriskā ķēde ir atslēgta, lai novērstu elektriskās strāvas trieciena risku. Izveriet kopni caur transformatora centrālo atveri, pārliecinoties, ka tā ir centrēta un droši nostiprināta saskaņā ar mehāniskās montāžas instrukcijām. Pievienojiet sekundārās spailes mērīšanas vai aizsardzības ierīcei, izmantojot atbilstošus vadus un ievērojot polaritāti. Pēc uzstādīšanas pārbaudiet visus savienojumus pirms primārās ķēdes ieslēgšanas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka sistēmas primārā strāva atbilst 400A nominālam.
• Pārbaudiet, vai kopnes izmēri ir saderīgi ar 104/60 mm atveri.
• Apstipriniet, ka 0.5 precizitātes klase atbilst jūsu uzraudzības prasībām.
• Novērtējiet brīvās vietas pieejamību elektriskajā skapī pareizai montāžai.

Lietošanas ieteikumi: Nekad neatstājiet strāvas transformatora sekundāro ķēdi atvērtu, kamēr primārā ķēde ir zem sprieguma, jo tas var izraisīt bīstamu augstsprieguma uzkrāšanos. Regulāri pārbaudiet savienojumu stingrību un termiskās slodzes pazīmes, lai uzturētu optimālu darbību.
