Presējams N-W savienotājs No name N-W/ZAC.H-1000 koaksiālajiem N tipa savienojumiem

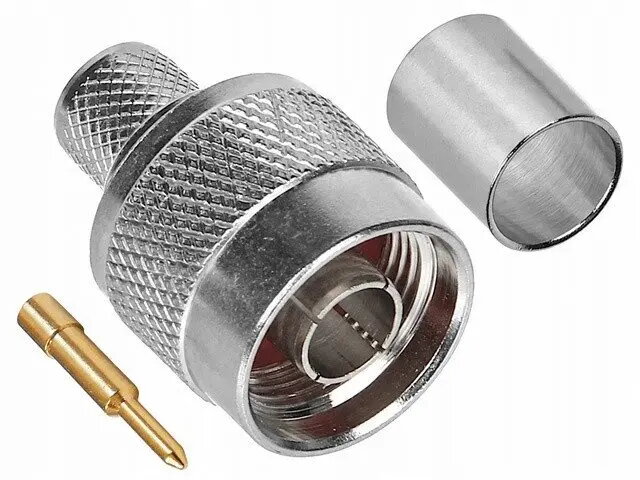

Crimped N-W kabela savienotājs No name N-W/ZAC.H-1000 priekš koaksiālām N-tipā savienojumiem ir oblokšņa tipa N-tipā terminācija, kas paredzēta uzticamai RF saskarnei starp koaksiālo kabeli un iekārtu. Savienotājs nodrošina mehāniski drošu un elektriski stabilu savienojumu ar efektīvu ekrānēšanu, piemērots antenām, maršrutētājiem un citām RF ierīcēm, kur nepieciešama zudumu ziņā optimāla N-tipā saskarne.

Priekšrocības

Oblokšņa (crimp) konstrukcija nodrošina vienmērīgu mehānisko noturību un paredzamu elektrisko kontaktu bez lodēšanas. N-tipā vītne sniedz labu ekrānēšanu un drošu savienojumu ar iespēju vairākas reizes pievienot un atvienot. Uzstādīšana lauka apstākļos ir vienkārša, un savienotājs saglabā darbības īpašības ilgtermiņā stacionāros un puspastāvīgos RF montāžas risinājumos.

Piemērots

• Koaksiālā kabeļa uzgalda izveide savienošanai ar N-tipā ligzdām uz antenām un ārējām ierīcēm
• Savienojumi ar maršrutētājiem, RF pastiprinātājiem un repeaters, kuri izmanto N-tipā saskarni
• Stacionāras instalācijas, kur nepieciešama stabila ekrānēšana un zemi ievades zudumi

Galvenās specifikācijas

• Savienotāja tips: N-tipā vīriešu oblokšņa (crimp) terminācija
• Kabeļa savietojamība: paredzēts standarta koaksiāliem kabeļiem (ir nepieciešama oblokšņa gredzens/grommet)
• Kontakta shēma: centrālais kontakts ar vītņotu ārējo conductor
• Frekvenču pielietojums: piemērots RF lietojumam VHF/UHF un mikroviļņu joslās (atkarībā no sistēmas prasībām)
• Mehāniskā stiprināšana: oblokšņa gredzens/grommet ilgtermiņa noturībai

Kā lietot

Sagatavojiet koaksiālo kabeli, noņemot ārējo apvalku, pinumu un dielektriku atbilstoši ražotāja ieteiktajiem izmēriem. Uzlieciet oblokšņa gredzenu uz kabeļa, ievietojiet kabeli savienotāja korpusā tā, lai centrālais vadītājs nostātos kontaktā, un ārējais vadītājs pilnībā saskartos ar korpusu. Novietojiet gredzenu vietā un veiciet obloķēšanu ar piemērotu oblokšņa instrumentu un matricu, kas atbilst gredzenam un kabelim. Pārbaudiet montāžu pēc obloķēšanas uz mehāniskā un elektriskā savienojuma pareizību pirms savienošanas ar iekārtu.

Lietošanas ieteikumi

Izmantojiet savienotāju kopā ar kabeļiem un oblokšņa gredzeniem, kas atbilst savienotāja izmēriem, un pielietojiet pareizu oblokšņa matricu, lai nodrošinātu stabilu RF veiktspēju. Izvairieties no pārlieku spēcīgas vai nepietiekamas obloķēšanas, pārbaudiet kontinuitāti un VSWR pie nodošanas ekspluatācijā. Āra instalācijām ieteicama papildus hermetizācija vai laikapstākļu aizsardzība, lai novērstu mitruma iekļūšanu savienojuma vietā.
