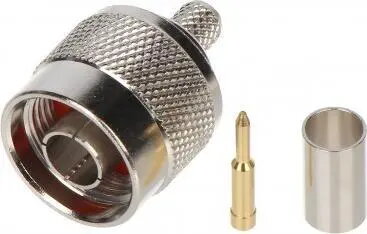

Misiņa N tipa spraudeļa savienotājs (krimpējamais) No name N-W/ZAC.H-155

Crimp N-type Connector Adapter No name N-W/ZAC.H-155 ir viengabala obļemēšanas tipa N-konnektors, paredzēts RF koaksiālo kabeļu noslēgšanai ar obļemēšanas metodi. Šis adapters nodrošina skrūvējamu, mehāniski stabilu savienojumu antenu, radiofrekvenču un koaksiālo instalāciju vajadzībām un tiek piegādāts kā atsevišķs obļemēšanas korpuss pastāvīgai kabeļu montāžai.

Priekšrocības

Obļemēšanas metode nodrošina konsekventas elektriskās īpašības un drošu mehānisku nostiprinājumu, ja tiek lietoti atbilstoši obļemēšanas instrumenti un matrices. N-type savienojums raksturojas ar zemām RF zudumiem un skrūvējamu savienojumu, kas samazina nejaušu atvienošanos un vibrāciju ietekmi. Viengabala obļemēšanas konstrukcija vienkāršo lauka montāžu un palīdz saglabāt konsekventu pretestības atbilstību RF tīklos.

Piemērots

• Koaksiālo kabeļu noslēgšanai antenu uzstādījumos
• Savienošanai ar radioiekārtām un mērierīcēm
• Pastāvīgu kabeļu montāžu veidošanai telekomunikāciju un mikrobežu sistēmās
• Iekštelpu un ārtelpu uzstādījumiem, kur nepieciešams N-type skrūvējams savienojums

Atslēgas specifikācijas

• Savienojuma tips: N-type ar vīrišķo skrūvējamo saskarni, saderīgs ar standarta N-type ligzdām
• Pievienošanas metode: viengabala obļemēšanas korpuss koaksiālajam kabelim
• Frekvenču diapazons: piemērots parastajiem RF un antenu frekvenču diapazoniem (atkarīgs no kabeļa un sistēmas)
• Mehāniskie parametri: skrūvējams savienojums nodrošina drošu fiksāciju un izturību pret vibrācijām
• Elektriskie parametri: paredzēts zemām ievades zudumiem un stabilai impedances atbilstībai ar atbilstošu kabeli

Kā lietot

Sagatavojiet koaksiālo kabeli, noskrūvējot vai nogriežot ārējo apvalku, pītni, dielektriku un centrālo vadītāju atbilstošā garumā saskaņā ar konnektora prasībām. Ja komplektā ir gredzens vai grommets, novietojiet to uz kabeļa pirms korpusa montāžas. Uzstādiet konnektoru tā, lai centrālais vadītājs ieietu kontaktā un pītne saskarē ar korpusu, pēc tam veiciet obļemēšanu ar pareizu instrumentu un matricu. Pēc obļemēšanas pārbaudiet mehānisko nostiprinājumu un veiciet nepieciešamos elektriskos mērījumus pirms ierīces lietošanas.

Lietošanas ieteikumi

Lietojiet ražotāja ieteiktos obļemēšanas instrumentus un matricas, kas atbilst kabelim, lai nodrošinātu korektu obļemēšanu un optimālu RF veiktspēju. Neizmantojiet atkārtoti obļemētus konnektorus — pēc demontāžas nomainiet konnektoru ar jaunu. Ārtelpu instalācijās izmantojiet piemērotu hermetizāciju vai līmes apdares, lai novērstu mitruma iekļūšanu savienojuma vietā.
