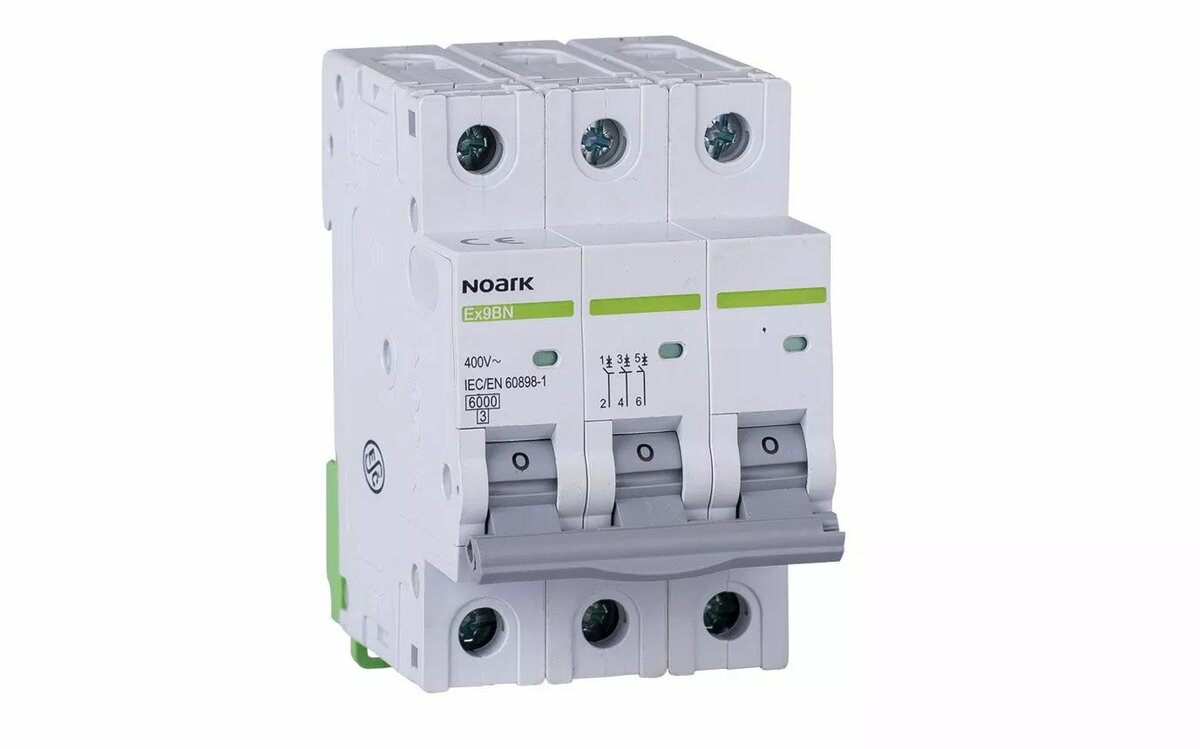

Automātslēdzējs noark Ex9BN 3P C25 3‑polu, C klases, 25 A

Noark Ex9BN 3P C25 mini automāts ir trīsfāzu trīspolu aizsargierīce ar nominālo strāvu 25 A, paredzēta uzstādīšanai uz standarta DIN sliedes sadales skapjos. Ierīcei ir C tipa izslēgšanas raksturlīkne, kas nodrošina aizsardzību pret pārslogojumu un īssavienojumu trīsfāzu ķēdēs. Automāts ir piemērots vispārējām elektroinstalācijām, motoru iedarbināšanas strāvām un apgaismojuma slodzēm dzīvojamās un komerciālās ēkās.

Priekšrocības

Ex9BN 3P C25 nodrošina uzticamu pārsprieguma un īssavienojuma aizsardzību kompakta izmēra izpildījumā, kas ir būtiski ierobežotā telpā paredzētajos skapjos. C tipa raksturlīkne ļauj normāli darboties ierīcēm ar mērenām iedarbināšanas strāvām, piemēram, motoriem un fluorescējošām lampām. Vienkārša uzstādīšana uz DIN sliedes un saskaņota integrācija sadales ķēdēs atvieglo ierīces ievietošanu esošās instalācijās.

Piemērots

• Trīsfāzu vispārējām ķēdēm dzīvojamajos un komerciālajos sadales skapjos
• Motoru ķēdēm ar mērenām palaišanas strāvām (C tipa raksturlīkne)
• Apgaismojuma un nelielu HVAC slodžu aizsardzībai
• Sadales skapjiem un apakšskapjiem ar DIN sliedes stiprinājumu

Galvenās specifikācijas

• Polu skaits: trīspolu konfigurācija trīsfāzu aizsardzībai
• Nominālā strāva: 25 A
• Sprieguma izslēgšanas raksturlīkne: C tips (piemērots mērenām iedarbināšanas strāvām)
• Montāža: saderīgs ar DIN sliedi standarta sadales korpusos
• Aizsardzības funkcijas: termomagnētiskā aizsardzība pret pārslogojumu un īssavienojumu

Kā lietot

Novietojiet automātu uz atbilstošas DIN sliedes sadales skapī, nodrošinot pareizu fāžu secību un cieši pievilkt līniju un slodzes klemmas saskaņā ar ražotāja noteikto strāvas momentu. Pievienojiet trīsfāzu barošanas vadus pie ieejas klemēm un slodzes vadus pie izejas klemēm, ievērojot elektrisko instalāciju standartus un vietējos normatīvus. Pārliecinieties, ka izvēlētais nominālais strāvas vērtējums atbilst vadus un pievienotajām iekārtām; pēc montāžas veiciet funkcionālu pārbaudi un, ja nepieciešams, trieciena pārbaudi.

Ieteikumi lietošanai

Izvēlieties 25 A nominālu, ja vadu šķērsgriezums un paredzamā slodze atbilst šim vērtējumam. Ja paredzamas augstas palaišanas strāvas vai īpašas aizsardzības prasības, izvērtējiet citas raksturlīknes vai papildus aizsardzības ierīces. Veiciet regulāras vizuālas pārbaudes un klemmu pievilkšanas pārbaudi apkopes laikā; bojājumu gadījumā nomainiet automātu.
