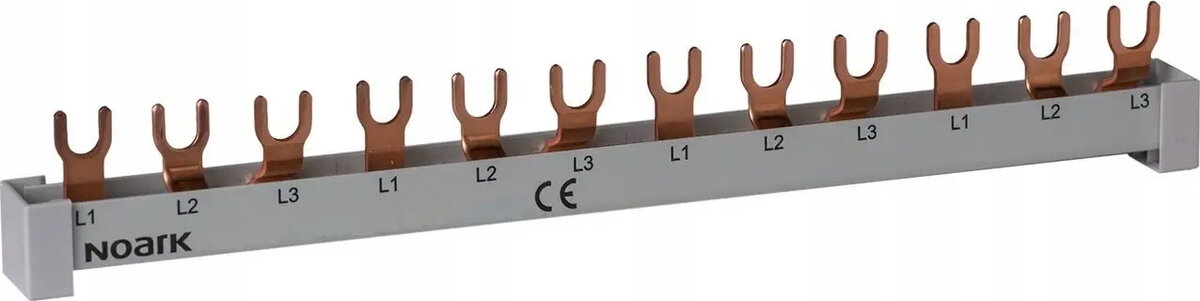

Savienojošā sliede Noark 101449 BBU 3L 16 M54 3 fāžu 16 mm² 80 A 54 moduļi 1 m

Noark stieples sliede 101449 BBU 3L 16 M54 ir trīsfāzu sadales sliede ar 1 m garumu, paredzēta izvietošanai pa 54 moduļu pozīcijām. Tā atbalsta vadus līdz 16 mm² un ir nomināli paredzēta 80 A strāvai, nodrošinot vienkāršu trīsfāzu savienojumu organizēšanu sadales skapjos un elektriskajās paneļos.

Priekšrocības

Šī sliede nodrošina kompaktu un standartizētu risinājumu fāzu sadalei pa moduļiem, samazinot vadu darbu un atbilžu skaitu. 1 m garums un 54 moduļu izkārtojums ļauj viegli saskaņot sliedi ar DIN-rail uzstādītiem komponentiem. Savietojamība ar vadiem līdz 16 mm² un 80 A nominālā strāva padara to piemērotu komerciāla un vieglas rūpniecības līmeņa sadalēm.

Piemērots

• Trīsfāzu sadale patērētāju un sadales skapjos
• Moduļu aizsargierīču un slēdžu savienošana
• Paneļu uzstādījumiem, kas prasa sakārtotu fāzu sadali
• Esošu vai jaunu elektrisko skapju montāža ar DIN-rail komponentiem

Atslēgas specifikācijas

• Konfigurācija: trīsfāzu stieples sliede
• Garums: 1 metrs, aptver 54 moduļu pozīcijas
• Vadītāja šķērsgriezums: līdz 16 mm²
• Nominālā strāva: 80 A
• Montāžas veids: paredzēta moduļu uzstādīšanai uz DIN-rail

Kā lietot

Uzstādiet sliedi blakus moduļu ierīcēm uz DIN-rail atbilstoši paneļa izkārtojumam. Aizvietojiet sliedi tā, lai tā sakristu ar visu 54 moduļu pieslēguma punktiem. Nolupiniet vadu izolāciju nepieciešamajā garumā un nostipriniet vadus pie sliedes, ievērojot vietējās elektroinstalācijas normas un ražotāja norādītos piespriegošanas momentus. Pārbaudiet savienojumu stingrību un izolācijas spraugas pirms strāvas pievienošanas.

Ieteikumi lietošanai

Pārliecinieties par saderību ar paneļa izmēriem un komponentu izvietojumu pirms montāžas. Izmantojiet vadus norādītajā šķērsgriezuma diapazonā un nepalieliniet nominālo 80 A slodzi. Ievērojiet vietējos elektroinstalācijas noteikumus un drošības prasības savienojumu izpildē un pārbaudēs.
