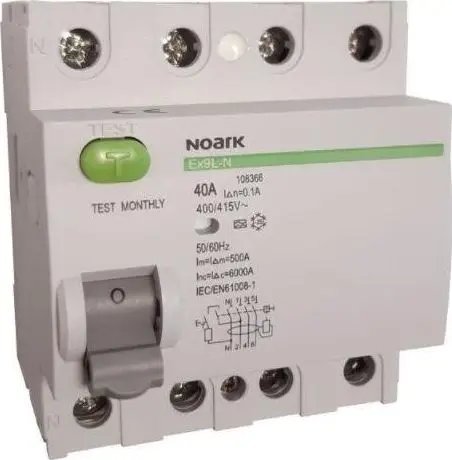

Ātrreleja ar noplūdes strāvas aizsardzību Noark Ex9L-N 4P 40A Tips A 100 mA

Noark Ex9L-N atlikušā strāvas izslēdzējs (RCCB) 4 polu, nominālā strāva 40 A, Type A ar izslēgšanas jutību 100 mA ir paredzēts noplūdes strāvu atklāšanai un barošanas atslēgšanai trīsfāzu sistēmās. Ierīce fiksē maiņstrāvas un pulsējošas līdzstrāvas noplūdes, un tā piemērota lietošanai sadales skapjos dzīvojamās, komerciālās vai vieglas rūpniecības instalācijās.

Priekšrocības

Šis slēdzis nodrošina selektīvu atslēgšanu noplūdes gadījumā ar nominālo strāvu 40 A un jutību 100 mA, kas uzlabo aizsardzību trīsfāzu ķēdēs. Type A jutība nodrošina gan maiņstrāvas, gan pulsējošas līdzstrāvas atklāšanu. Četrpolu konstrukcija ļauj aizsargāt neitralo līniju sinhronizētās trīsfāzu shēmās, un modulārais korpuss atvieglo uzstādīšanu uz DIN sliedes.

Piemērots

• Trīsfāzu sadales skapji dzīvojamām un nelielām komerciālām ēkām
• Ķēdes ar elektroniku, kur var rasties pulsējošas līdzstrāvas noplūdes
• Atzaru aizsardzība un motoru barošanas līnijas vieglā rūpniecībā

Atslēgas specifikācijas

• Polu skaits: 4
• Nominālā strāva: 40 A
• Atlikušā strāva: Type A (maiņstrāvas un pulsējošas līdzstrāvas detektēšana)
• Izslēgšanas jutība: 100 mA
• Montāža: modulārs korpuss DIN sliedei

Kā lietot

Uzstādiet izstrādājumu atbilstošā DIN sliedes sadales skapī, ievērojot spēkā esošos elektrodrošības noteikumus un vietējās normas. Pievienojiet fāzes vadus un neitralo pie attiecīgajām spailēm un nodrošiniet aizsargzemējumu atbilstoši shēmai. Pirms savienojumu izveidošanas vai atvienošanas nodrošiniet barošanas atslēgšanu. Pēc instalācijas veiciet ierīces pārbaudi ar atbilstošu testeri vai pārbaudes metodi, lai pārliecinātos par saderīgu izslēgšanu pie norādītās jutības.

Ieteikumi lietošanai

Ievietojiet šo atlikušās strāvas izslēdzēju ķēdēs, kur 100 mA jutība nodrošina selektīvu aizsardzību. Savienojiet ar citiem aizsardzības elementiem ieejā un atzaru līnijās, kā arī veiciet regulāru pārbaudi un uzturēšanu, lai nodrošinātu drošu darbību.
