Ventilators Noctua NF-A4x20 PWM 40 mm, 4‑pin PWM, 5–12 V, 1200–5000 RPM, 9.4 m³/h, 14.9 dB, montāža 32×32 mm

Noctua NF-A4x20 PWM ir kompakts 40x20 mm augstas kvalitātes ventilators, kas paredzēts efektīvai dzesēšanai ierobežotās telpās un lietojumos ar lielu gaisa plūsmas pretestību. Tam ir uzlabots aerodinamisks dizains ar Flow Acceleration Channels un AAO rāmīti, kas samazina trokšņu līmeni un uzlabo efektivitāti. PWM versija izmanto Noctua NE-FD1 PWM mikrokontrolleri ar Smooth Commutation Drive (SCD) tehnoloģiju automātiskai un klusinātai apgriezienu kontrolei. Komplektā ietilpst Low-Noise Adaptor un OmniJoin™ komplekts savienojamībai ar proprietāriem spraudņiem. Ventilators nodrošina plašu ātruma diapazonu (1200–5000 RPM), augstu statisko spiedienu veiktspēju un plašas kabelēšanas iespējas; piegādāts ar 6 gadu garantiju.

Priekšrocības

NF-A4x20 apvieno uzlabotas lāpstiņu un rāmja tehnoloģijas: Flow Acceleration Channels, Stepped Inlet Design un Inner Surface Microstructures uzlabo gaisa plūsmu un samazina virpuļu un ieplūdes trokšņus. AAO rāmītis ar mīkstām antivibrācijas spilventiņām samazina vibrāciju pārnesi, saglabājot saderību ar standarta stiprinājumiem. Optimizētais SSO2 gultnis nodrošina labāku stabilitāti un ilgmūžību, savukārt NE-FD1 ar SCD samazina PWM pārslēgšanās trokšņus zemākos apgriezienos. Komplektā iekļautie L.N.A., OmniJoin™ komplekts, apvalkotie kabeļi un Y-sadalītājs nodrošina daudzpusīgas uzstādīšanas iespējas.

Piemērots

• Kompaktiem korpusiem un maza formfaktora (SFF) sistēmām
• Dzesēšanai radiatoriem un blīvām sistēmām ar augstu gaisa pretestību
• Iebūvētiem risinājumiem, tīkla iekārtām un ierīcēm ar proprietāriem 40 mm ventilatoru spraudņiem

Galvenās specifikācijas

• Izmērs: 40 x 20 mm
• Ātruma diapazons: 1200–5000 RPM (maks.); L.N.A. ierobežo maksimālo līdz 4400 RPM
• Gaisa plūsma: 9.4 m³/h (tipisks, ražotāja dati)
• Statiskā spiediena diapazons: aptuveni 1.75–2.26 mmH2O (ražotāja dati)
• Spriegums: saderīgs ar 5–12 V

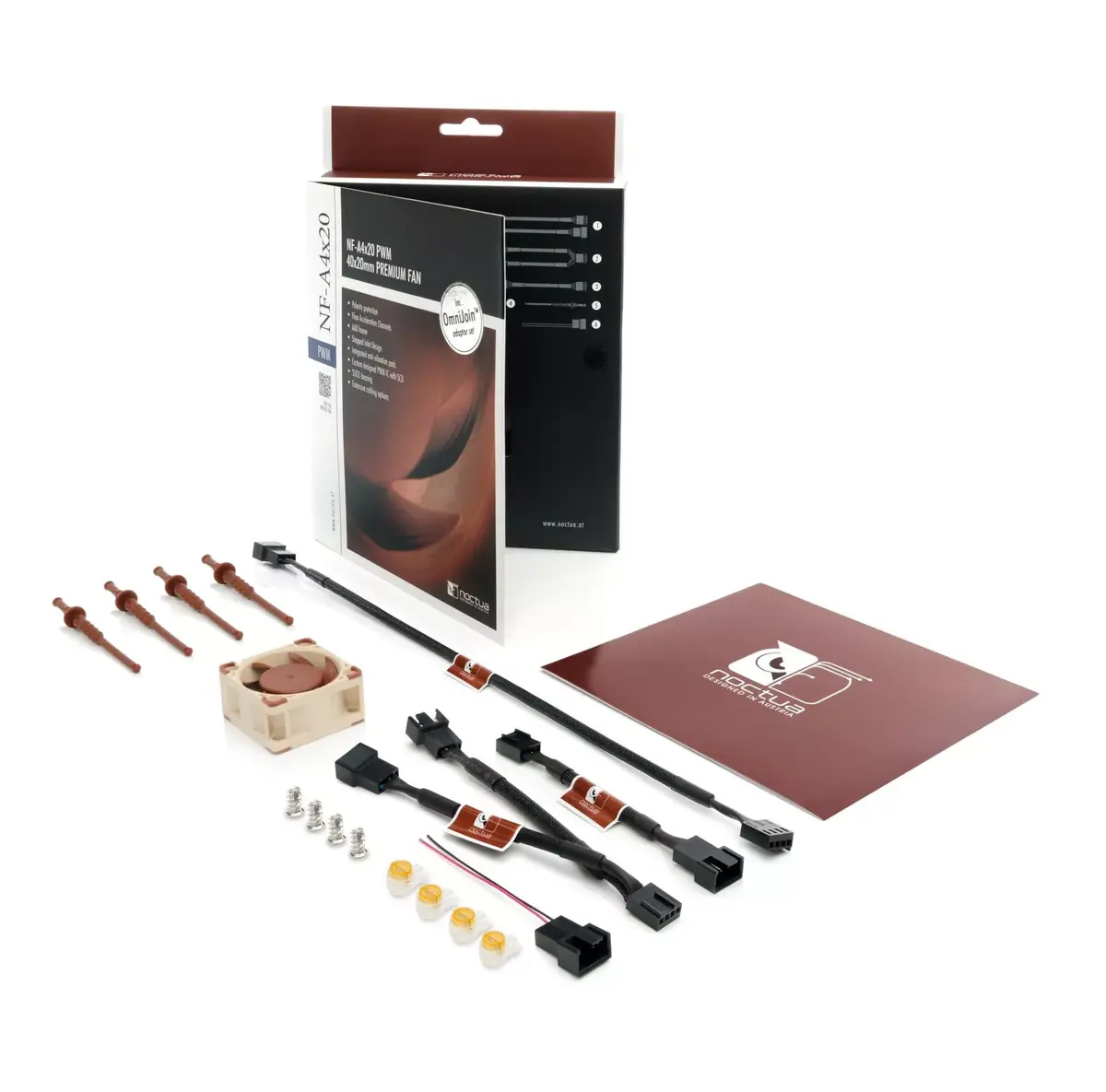

• Savienotājs: 4 kontaktu PWM; komplektā OmniJoin™ un 4 kontaktu Y-kabelis
• Kabeļi: primārais 20 cm, pagarinājums 30 cm, visi ar apvalku
• Gultnis: SSO2
• Krāsa: bēšs / brūns
• Garantija: 6 gadi; MTTF >150 000 h

Kā izmantot

Uzstādiet NF-A4x20 PWM, izmantojot standarta stiprinājumu caurumus vai ventilatora skavas uz radiatoriem. Pievienojiet 4 kontaktu PWM spraudni pie mātesplates vai kontroliera automātiskai apgriezienu kontrolei; lai pieslēgtu pie proprietāriem spraudņiem, izmantojiet OmniJoin™ komplektu, pievienojot oriģinālo vadu ar piegādātajām Scotchlok™ spailēm. Izmantojiet pagarinājuma kabeli vai Y-sadalītāju, lai sasniegtu attālus savienotājus vai vadītu otru ventilatoru no tā paša PWM signāla. L.N.A. izmantojiet, lai ierobežotu maksimālos apgriezienus līdz 4400 RPM vai lai darbinātu ventilatoru fiksētā ātrumā.

Ieteikumi lietošanai

Optimālai darbībai ierobežotā gaisa plūsmas vidē novietojiet ventilatoru ar Stepped Inlet Design pusi pret ieplūdi un nodrošiniet drošu stiprinājumu, izmantojot integrētās antivibrācijas spilventiņš. Izmantojiet PWM kontroli automātiskai apgriezienu pielāgošanai; ja nepieciešams zemāks maksimālais ātrums, pielietojiet L.N.A.
