Solis motoru vadītājs DRV8825 StepStick OEM modulis, mikrosoļu vadītājs bipolāriem stepper motoriem

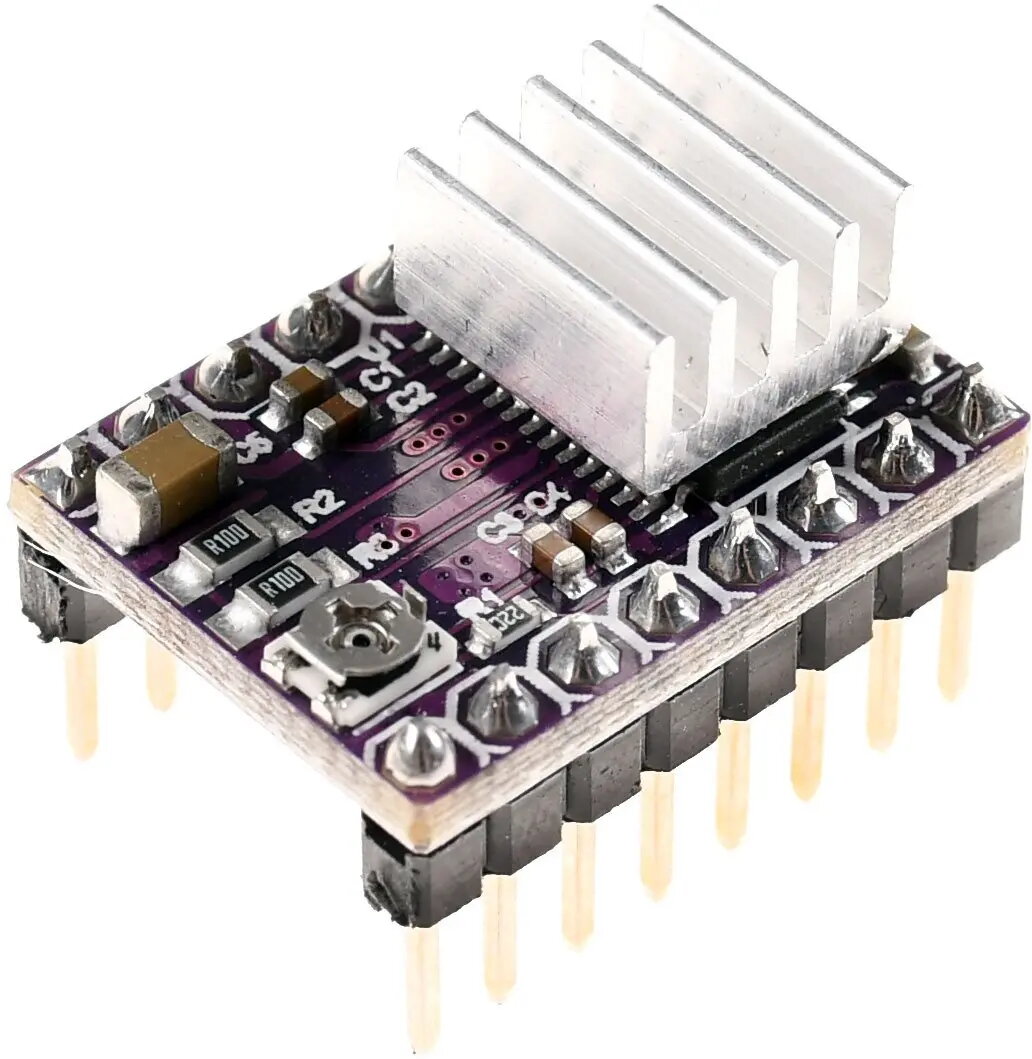

OEM StepStick modulis, balstīts uz DRV8825 soļu motoru vadības mikroshēmu. Kompakts PCB modulis nodrošina mikrosūkstus (microstepping), regulējamu strāvas ierobežošanu un iebūvētas aizsardzības pret pārkaršanu un pārspriegumu. Modulis paredzēts bipolāru soļu motoru vadībai lietojumos, kur nepieciešama precīza soļu kontrole un pielāgojams motora strāvas ierobežojums, piemēram, 3D printeros, CNC iekārtās un robotikā.

Priekšrocības

DRV8825 StepStick nodrošina smalku mikrosūkstēšanu, kas samazina vibrācijas un uzlabo kustības vienmērīgumu. Iebūvēta potenciometra strāvas regulēšana ļauj pielāgot motora griezes momentu un siltuma izkliedi konkrētajam pielietojumam. Aizsardzības shēmas palīdz izvairīties no bojājumiem pārkaršanas vai īssavienojuma gadījumā, savukārt kompaktais izmērs atvieglo uzstādīšanu uz vadības plates vai moduļu turētājiem.

Piemērots

• 3D printeriem, kuriem nepieciešama precīza soļu izpilde un klusāka darbība
• CNC frēzēm un routeriem, lai kontrolētu asiņu pārvietošanos
• robotikas un automatizācijas projektiem ar bipolāriem soļu motoriem
• prototipēšanai un hobija elektronikai, kad nepieciešams kompakts, pielāgojams soļu draiveris

Atslēgas specifikācijas

• Draiveris: StepStick modulis uz DRV8825
• Mikrosūksti: pilns, puse, ceturtdaļa, astotā un sešpadsmitā daļa soļa (izvēles režīmi)
• Strāvas vadība: regulējama ar uzstādīto potenciometru
• Aizsardzība: iebūvēta termālā izslēgšana un pārstrāvas aizsardzība
• Montāža: kompakts PCB modulis, saderīgs ar standarta StepStick izvietojumu
• Motora tips: paredzēts bipolāriem soļu motoriem

Kā lietot

Uzstādiet moduli uz saderīgas plates vai iespraudiet atbilstošos pieslēgvietās, pārbaudot barošanas un motora savienojumu orientāciju. Iestatiet mikrosūkstu režīmu, konfigurējot MS pinus atbilstoši vēlamajam soli. Regulējiet strāvas ierobežojumu ar potenciometru, novērojot motora un draivera temperatūru; ja ir pārmērīga siltuma rašanās, samaziniet strāvu. Nodrošiniet atbilstošu barošanas spriegumu un kopēju zemējumu starp vadības kontrolieri un draiveri, lai signāli tiktu interpretēti pareizi.

Ieteikumi lietošanai

Veicot DRV8825 StepStick pielāgošanu, sākumā izvēlieties konservatīvus strāvas iestatījumus un palieliniet tos pakāpeniski, testējot griezi un temperatūru. Ilgstošai darbībai pie augstām strāvām nodrošiniet siltuma atdalīšanu vai dzesēšanu un izmantojiet īsus, labi maršrutētus vadus starp draiveri un motoru, lai samazinātu elektromagnētiskos traucējumus.
