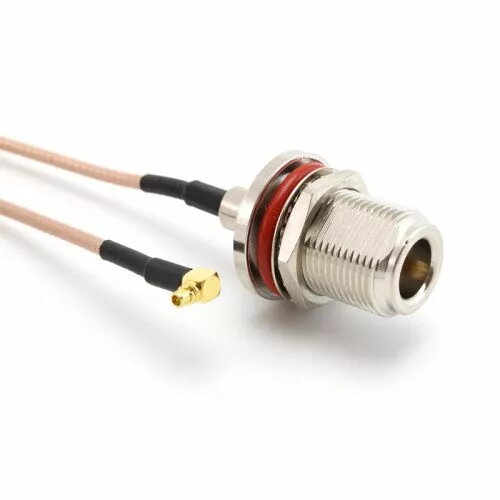

Tīkla kabelis OEM Pigtail MMCX Male / N Female 25cm P-MM-NF-25

Network Cable OEM Pigtail MMCX Male / N Female 25cm ir 25 cm garš RF pigtails kabelis, kas ļauj savienot ierīces ar MMCX male savienotāju ar aprīkojumu vai antenām ar N female spraudni. Kabelis nodrošina īsu un stabilu pārraides ceļu, saglabājot signāla integritāti un samazinot iekārtu savienojumu refleksijas īsu attālumu savienojumos laboratorijās, vairāku tīkla ierīču uzstādēs un telekomunikāciju risinājumos.

Priekšrocības

Šis pigtails nodrošina zemu zudumu pārraidi īsiem savienojumiem un apvieno kompakto MMCX savienotāju ar mehāniski izturīgo N female galvu. 25 cm garums atvieglo sakārtošanu paneļos un testēšanas ierīcēs bez lieka kabeļa liekuma. Ekranēta konstrukcija un atbilstošs impedances profils samazina atstarošanos un uzlabo savienojuma stabilitāti atkārtotu pieslēgumu gadījumos.

Piemērots

• Savienot mēraparātus un antenas testēšanas konfigurācijās
• Pieslēgt bezvadu moduļus vai radio raidītājus pie ārējām antenām
• Īsiem savienojumiem telekomunikāciju skapjos un tīkla ierīcēs
• Laboratorijas un prototipu izstrādei ar RF komponentēm

Galvenās specifikācijas

• Kabeļa garums: 25 cm
• Savienotājs A: MMCX male
• Savienotājs B: N female
• Nodarbe: RF pigtail tīklu un telekomunikāciju vajadzībām
• Tipiskais pretestības režīms: 50 Ω (piemērots 50 omi RF sistēmām)
• Konstrukcija: koaksiālais kabelis ar ekrānu zudumu samazināšanai

Kā lietot

Savienojiet MMCX male ar atbilstošu MMCX sieviešu kontaktu, nospiežot līdz drošai sēdināšanai. Uzskrūvējiet N female uz N male portu, pagriežot savienojuma uzgriezni pulksteņrādītāja virzienā, līdz pieņemamam pievilkšanas līmenim; nepārlieciet. Novietojiet kabeli tā, lai netiktu radīti ass saliekumi pie savienotājiem un lai netiktu bojāts izolācijas materiāls. Pirms mēriem vai darbības sākšanas pārliecinieties par pareizu un stingru savienojumu sēdēšanu.

Lietošanas ieteikumi

Lai saglabātu veiktspēju, izvairieties no asiem saliekumiem ar rādiusu, mazāku par kabeļa diametru, un nepieļaujiet biežu locīšanu pie savienotājiem. Glabājiet pigtail salokītu bez asām krokām un aizsargājiet kontaktus no mitruma un netīrumiem, ja izmanto ārīgā vai skarbā vidē. Lai samazinātu zudumus, izvairieties no nevajadzīgiem adapteriem un nodrošiniet impedances atbilstību pie sensitīvas RF iekārtas.
