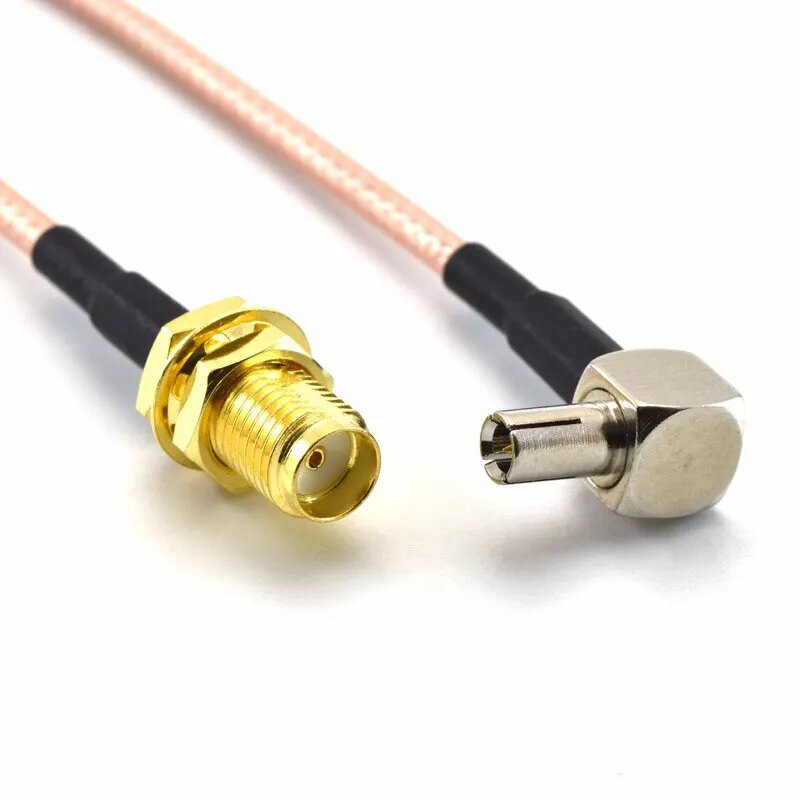

Pigtail kabelis OEM TS9 uz SMA Female 15 cm P-T9-SF-15, koaksiālais adaptera vads

Koaksiālais pigtail kabelis OEM TS9 uz SMA sieviešu 15 cm P-T9-SF-15 nodrošina īsu adaptera savienojumu starp ierīcēm ar TS9 antenas kontaktu un iekārtām ar SMA sieviešu pieslēgvietu. 15 cm garais, kompaktais kabelis piedāvā elastīgu, zema zaudējuma savienojumu RF signāla pārvadei starp modēmiem, maršrutētājiem, signāla pastiprinātājiem un mērīšanas iekārtām. Kabelis paredzēts situācijām, kur nepieciešams īss un uzticams savienojums vai adaptācija starp TS9 un SMA saskarnēm.

Priekšrocības

Kompaktais izmērs un elastīgā konstrukcija samazina slodzi uz savienotājiem un ļauj ērti izvietot kabeli šaurās vietās. TS9 male uz SMA female terminācijas atvieglo pāreju starp diviem izplatītiem RF savienotāju tipiem bez ierīču modificēšanas. Īsais garums samazina ievietošanas zudumus salīdzinājumā ar garākiem kabeļiem, saglabājot signāla integritāti tuvā attālumā. Koaksiālais dizains nodrošina ekrānēšanu, kas ierobežo traucējumus un saglabā RF veiktspēju.

Piemērots

• Portatīvo 3G/4G modemu ar TS9 pieslēgvietu savienošana ar ārējām SMA antenām
• Maršrutētāju un mobilā platjoslas vārtu pieslēgšana signāla pastiprinātājiem vai ārējām antenām
• Īslaicīgiem savienojumiem RF mērījumos, testēšanā un problēmu novēršanā
• Kompakta antenas pagarinājuma vai adaptācijas izveide iekārtu or mērierīču iekšienē

Galvenās specifikācijas

• Savienotājs A: TS9 male
• Savienotājs B: SMA female
• Kabeļa garums: 15 cm
• Kabeļa veids: koaksiālais pigtail
• Konstruēts ar elastīgu ārējo apvalku un ekranētu iekšējo vadītāju
• Parasti izmantojams mobilo sakaru frekvenču joslās (atkarīgs no konkrētās izpildīšanas)

Kā lietot

Savienojiet TS9 male ar TS9 ligzdu uz modema vai ierīces un viegli ielieciet līdz kontakta sēdināšanai; neizmantojiet pārmērīgu spēku, lai nesabojātu savienotāju. Uzskrūvējiet SMA female uz SMA male antenas vai iekārtas manuāli līdz ciešam kontaktam; neveiciet pārāk stipru pievilkšanu ar instrumentiem. Novietojiet 15 cm kabeļa vadu, izvairoties no asiem saliekumiem un pārliešanām; nepieciešamības gadījumā atstājiet nelielu cilpu sprieguma novēršanai. Testēšanas laikā pieslēdziet kabeli starp ierīci un mēriekārtu vai ārējo antenu un pārbaudiet signāla līmeni pirms ilgtermiņa lietošanas.

Ieteikumi lietošanai

Lietojiet kabeli iekštelpās vai aizsargātā vidē; izvairieties no ilgstošas iedarbības mitrumā un ekstremālās temperatūrās. Nepārvilkiet savienojumus — pietiek ar roku pievilkšanu. Ja kabelis tiek uzstādīts skapjos vai korpusos, nostipriniet to, lai neveidotos pārspiedumi un saglabātu ekrānēšanu. Ja nepieciešama precīza RF veiktspēja, pārbaudiet atbilstību ierīces frekvenču joslām un apskatiet savienotājus uz nolietojuma pazīmēm pie biežas pieslēgšanas.
