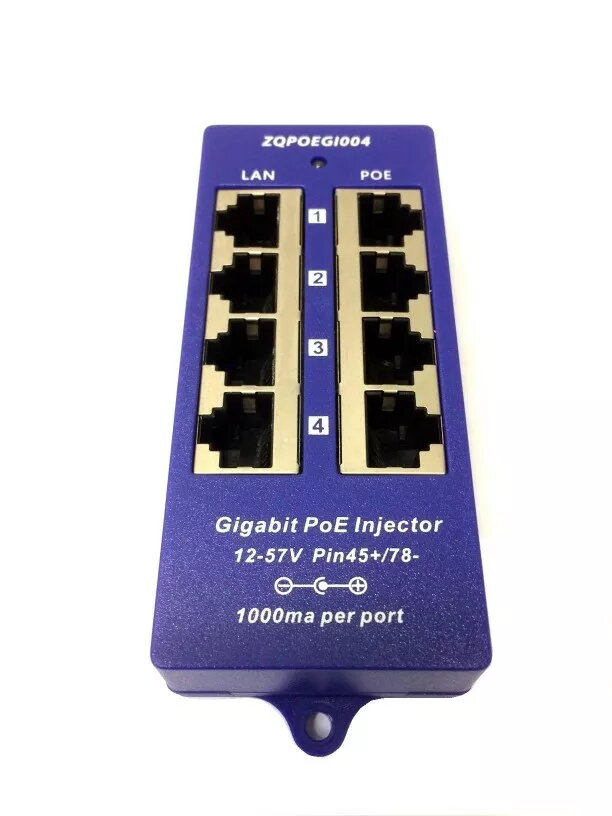

Patch panel OEM Gigabit PoE POE-PAN4-GB — 4 porta aizsargāta PoE Ethernet paneļa

OEM Gigabit PoE panelis POE-PAN4-GB apvieno četras gigabitu pasīvās PoE injektoru ostas ar ieejas sprieguma diapazonu 12–57 V un maksimālo strāvu 1 A uz portu. Ekranētais panels nodrošina atsevišķus RJ45 datu ievades un apvienotos (dati+barošana) izvades savienotājus, ļaujot vienkārši ievietot to starp esošo switch un patch paneli, lai barotu attālinātas ierīces, piemēram, IP kameras, IP telefonus vai bezvadu ierīces, izmantojot divas brīvās Ethernet pārus.

Priekšrocības

Panelis atbalsta Gigabit Ethernet (10/100/1000 Mbps) un izmanto pārus 4/5 (V+) un 7/8 (V-) barošanai, ar LED indikāciju barošanas un polaritātes statusam. Ieeja tiek veikta ar 2.1 mm DC vai Phoenix pieslēgvietu, katrs ports nodrošina līdz 1 A, savukārt datu pāri paliek neskarti. Kompaktais un vieglais izpildījums ar ekranētiem RJ45 savienotājiem ir piemērots mazām skapju instalācijām.

Piemērots

• IP kameru barošanai
• IP telefonu barošanai
• Bezvadu piekļuves punktu un tiltu barošanai
• Mazām tīkla skapju un malējo iekārtu uzstādīšanai

Galvenās specifikācijas

• Modelis: POE-PAN4-GB
• Ieejas spriegums: 12–57 V DC (2.1 mm / Phoenix)
• Izvade: 12–57 V, maks. 1 A uz portu
• Datu standarts: TIA/EIA 568 Cat.5, 10/100/1000 Mbps
• Ethernet savienotāji: 4× ekranēts RJ45 (Data In) + 4× ekranēts RJ45 (Data+Power Out)
• Barošanas pāri: 4/5 = V+, 7/8 = V- (pārvērsta polaritāte tiek attēlota ar LED)
• Izmēri: 115 × 45 × 25 mm; Svars: 85 g
• Darba temperatūra: 0 °C līdz +40 °C; Uzglabāšana: -40 °C līdz +70 °C
• Mitrumu diapazons (darbošanās): 10%–80% RH; (uzglabāšana): 5%–90% RH
• Sertifikāti: CE, FCC

Kā lietot

Pievienojiet atbilstošu DC barošanas avotu (12–57 V) panelim ar 2.1 mm vai Phoenix savienotāju, pēc tam savienojiet datu ieejas RJ45 ar jūsu switch vai hub. Pievienojiet apvienotās izejas RJ45 kabeliem, kas ved uz barojamajām ierīcēm. Panels injicēs barošanu pāros 4/5 un 7/8, vienlaikus nodrošinot datu pārraidi pa standarta pāriem; LED indikatori rāda barošanas klātbūtni un polaritāti. Izvēlieties barošanas avotu ar pietiekamu kopējo strāvas jaudu atbilstoši pieslēgto ierīču patēriņam.

Izmantošanas ieteikumi

Barošanas avots netiek iekļauts; aprēķiniet pieslēgto ierīču kopējo patēriņu un izvēlieties DC avotu ar nepieciešamo spriegumu un rezerves strāvu. Lietojiet vismaz Cat5 kabeļus, vajadzības gadījumā ekranētus, un nodrošiniet pareizu uzstādīšanu un zemējumu.
