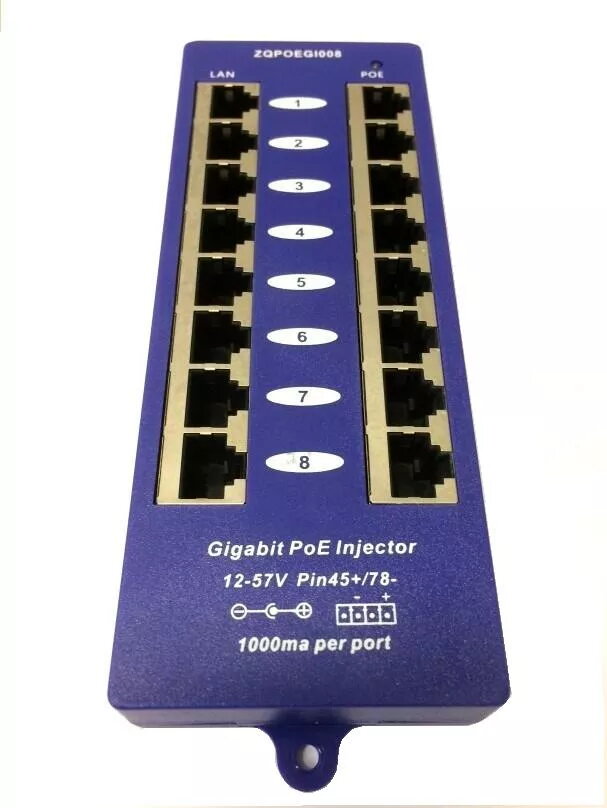

PoE panelis aizsargāts 8 porta Gigabit OEM POE-PAN8-GB 802.3af/802.3at

PoE patch panel Gigabit Shielded 8-Port (OEM POE-PAN8-GB) ir caurplūdes panelis iekareišu skapim, kas integrē astoņas gigabita spējīgas pasīvās PoE injektoru līnijas. Ierīce pieņem 12–57 V DC ievadi (caur 2.1 mm DC ligzdu vai Phoenix/klemmi) un piegādā līdz 1 A uz portu, izmantojot divas brīvas Ethernet pāra līnijas. Panelim ir atsevišķi aizsargāti RJ45 savienotāji datu ieejai (LAN) un kombinētai datu+barošanas izejai, kas vienkāršo centralizētu barošanas sadali IP kamerām, piekļuves punktiem un VoIP tālruņiem.

Priekšrocības

Šis ekrānētais 8 portu PoE patch panelis nodrošina kompakti un universālu risinājumu vairāku attālo ierīču barošanai no viena DC avota. Plašais ieejas sprieguma diapazons (12–57 V) un 1 A uz portu ļauj elastīgi izvēlēties barošanas avotu. Metāla ekrāns un RJ45 savienotāji saglabā gigabitu datu pārraides ātrumu (10/100/1000 Mbps) un samazina traucējumus strukturētajā kabelī. LED indikatori parāda barošanas klātbūtni un polaritāti pa portiem. Paneli viegli ievieto starp esošo switch un patch paneli, lai izveidotu centralizētu PoE sadales punktu.

Piemērots

• IP kameras un uzraudzības sistēmas
• Bezvadu piekļuves punkti un ārējie radio (barošanai izmantojot brīvos pārus)
• VoIP tālruņi un galda PoE ierīces
• Mazām skapju vai iekārtu uzstādēm ar centralizētu PoE sadali

Galvenās specifikācijas

• Modelis: OEM POE-PAN8-GB
• Ieejas spriegums: 12–57 V DC (2.1 mm ligzda vai Phoenix)
• Izvades spriegums: 12–57 V DC, maks. 1 A uz portu
• Barošanas savienojums: barošana pa brīvajiem pāriem 4/5 (V+) un 7/8 (V-); iespējama polaritātes maiņa
• Saskarnes: 8× aizsargāts RJ45 Data (ieeja), 8× aizsargāts RJ45 Data+Power (izeja)
• Ethernet: TIA/EIA-568 Cat5; datu ātrums 10/100/1000 Mbps
• Savienotāja tips: RJ-45
• Izmēri: 180 × 60 × 25 mm; svars: 160 g
• Darbības temperatūra: 0 °C līdz +40 °C; uzglabāšana: -40 °C līdz +70 °C
• Mitrumi (darbs): 10%–80% RH; (uzglabāšana): 5%–90% RH
• Sertifikāti: CE, FCC

Kā lietot

Uzstādiet patch paneli iekareišu skapī vai plauktā un pievienojiet Data ieejas RJ45 portus pie switch vai hub. Pievienojiet DC barošanu paneļa 2.1 mm ligzdai vai Phoenix klemmei, ievērojot 12–57 V diapazonu. Savienojiet Data+Power izejas RJ45 savienojumus ar esošo patch paneli vai vadiem, kas ved uz barotajām ierīcēm. Panelis ievada barošanu pa brīvajiem pāriem 4/5 un 7/8, tāpēc switch konfigurāciju mainīt nav nepieciešams. Pārbaudiet LED indikācijas, lai pārliecinātos par barošanas pieejamību un polaritāti portos.

Lietošanas ieteikumi

Barošanas avots nav iekļauts. Izvēlieties DC barošanas avotu ar pietiekamu spriegumu un kopējo strāvas jaudu visām pievienotajām ierīcēm (summa līdz 1 A uz katru portu). Ņemiet vērā kabeļa kategoriju un garumu, lai nodrošinātu uzticamu gigabitu datu pārraidi un drošu barošanas piegādi. Nepārsniedziet norādītos darba temperatūras un mitruma parametrus.
