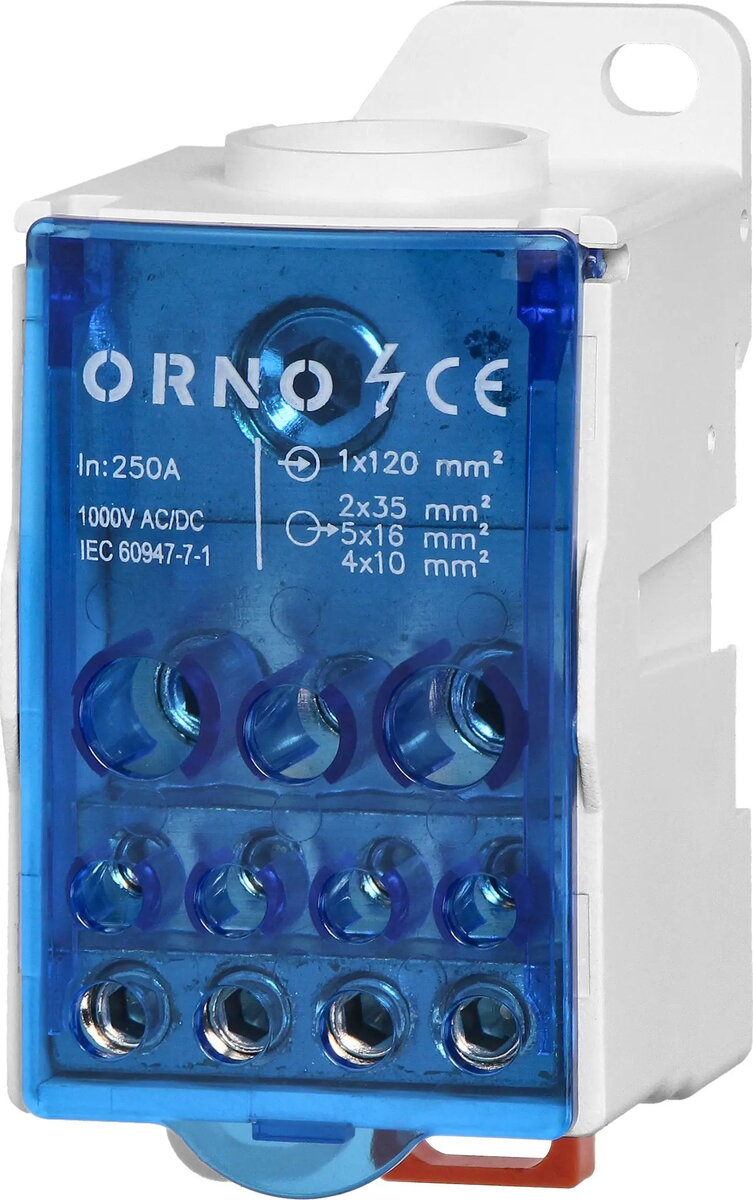

Sadales bloks ORNO OR-LZ-8207/250 250A ieejas skava 1x120 mm, izejas 4x10 mm, 5x16 mm, 2x25 mm

Sadales bloks ORNO OR-LZ-8207/250 ir paredzēts 250 A ieejas strāvas sadalei no viena galvenā vadītāja uz vairākām izejām. Ierīce pieņem vienu lielas šķērsgriezuma ieejas vadītāju un nodrošina kombināciju ar vairākām izejas spailēm dažādos izmēros, kas atvieglo vadības paneļu un sadales skapju vadu kārtošanu gan rūpnieciskos, gan dzīvojamos objektos. Bloks nodrošina sakārtotu vadu novietojumu un drošas elektriskās savienojuma vietas.

Priekšrocības

Bloks ļauj efektīvi sadalīt galveno barošanu uz vairākiem atzariem, izmantojot vienu ievades vadītāju ar nominālo strāvu līdz 250 A. Ieejas spailes ir paredzētas 1×120 mm vadītājam, savukārt izejas spailes ar dažādiem izmēriem atvieglo dažādu šķērsgriezumu vadītāju pieslēgšanu. Konstrukcija samazina vadības paneļa sarežģītību un nodrošina mehānisku stabilitāti un uzticamu kontaktu.

Piemērots

• Barošanas sadale sadales skapjos un vadības panelī
• Augstas strāvas padeves sadalīšana vairākos atzaros rūpnieciskās instalācijās
• Galvenie sadales skapji dzīvojamām un komerctelpām
• Remontdarbi un modernizācijas, kad nepieciešams sakārtots vadītāju novietojums

Atslēgas specifikācijas

• Ieejas nominālā strāva: 250 A
• Ieejas spailes jauda: viens vadītājs līdz 1 × 120 mm
• Izejas spailes: 4 × 10 mm, 5 × 16 mm, 2 × 25 mm
• Montāža: paneļa vai sadales skapja iekšējai uzstādīšanai
• Funkcija: fiksēts sadales bloks galvenās padeves sadalīšanai uz vairākiem izvadiem

Kā lietot

Uzstādiet sadales bloku panelī vai skapī saskaņā ar paneļa ražotāja instrukcijām un vietējām elektroinstalācijas normām. Ievietojiet galveno barošanas vadītāju ievades spailē paredzētajā 1×120 mm vietā un pievelciet savienojumu, ievērojot ieteiktos griezes momentus. Pieslēdziet atzaru vadus atbilstošajām izejas spailēm atbilstoši vadītāju šķērsgriezumam. Pirms darba sākšanas atslēdziet barošanu un pēc pieslēgšanas nodrošiniet izolāciju un aizsardzību pret nejaušu kontakta veidošanos.

Ieteikumi lietošanai

Pārliecinieties par vadītāju materiālu saderību (vara vai alumīnija) un, ja nepieciešams, izmantojiet uzgaļus vai uzmavas. Ievērojiet vietējos montāžas noteikumus un ieteiktos pievilkšanas momentus. Pēc nodošanas ekspluatācijā un regulāras apkopes gaitā veiciet spaiļu pievilkšanas un kontakta stāvokļa pārbaudi.
