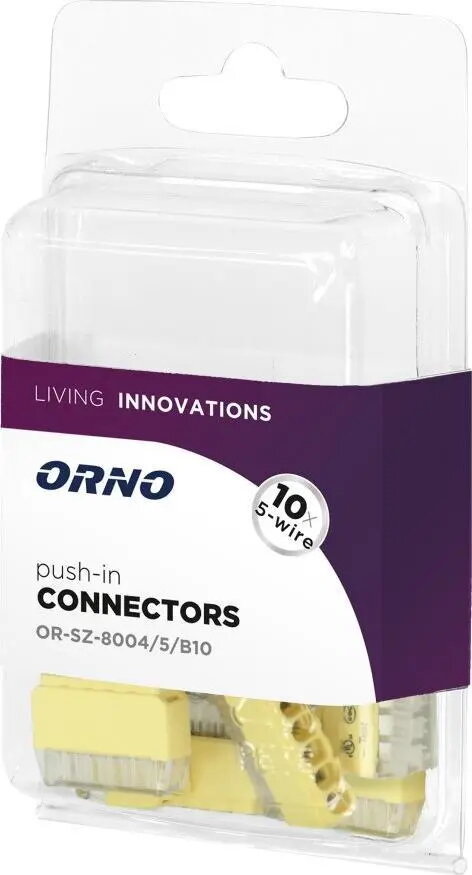

ORNO OR-SZ-8004/5/B10 ir 5-polu push-in tipa spaiļu savienotājs, paredzēts elektriskiem savienojumiem, kuros vajadzīgas kompaktas un bezinstrumentu pieslēgšanas. Savienotājs pieņem cietus un šķiedrvielu vadus ar šķērsgriezumu no 0,75 līdz 2,5 mm² un ir paredzēts IEC 300 V un 24 A slodzēm. Piegādāts blistera iepakojumā pa 10 gabaliem, piemērots sadales kārbām, vadības paneļiem un apgaismojuma ķēdēm.
Ieguvumi
Push-in spaiļu konstrukcija ļauj veikt ātras un drošas pieslēgšanas bez skrūvju vai instrumentu izmantošanas, samazinot uzstādīšanas laiku un risku, ka kontakti atbrīvosies. Savienotājs atbalsta dažādus vada tipus un izmērus, nodrošinot vienmērīgu elektrisko kontaktu gan cietiem, gan šķiedrvielu vadiem. Kompaktais 5 polu izvietojums ietaupa vietu spaiļu blokus un panelos, vienlaikus atbilstot nominālajiem sprieguma un strāvas rādītājiem.
Piemērots
- Sadales kārbām un spaiļu blokiem
- Vadības paneļiem un automatizācijas skapjiem
- Apgaismojuma ķēdēm un luminansu pieslēgumiem
- Iekārtu un ierīču iekšējai vadišanai
- Lauka montāžām, kur nepieciešamas atkārtojamas bezinstrumentu pieslēgšanas
Galvenās specifikācijas
- Polu skaits: 5
- Saderība ar vadītājiem: cietie un šķiedrvielu vadi
- Vadītāja šķērsgriezuma diapazons: 0,75–2,5 mm²
- Nominālais spriegums: IEC 300 V
- Nominālā strāva: 24 A
- Savienojuma veids: push-in (bez instrumentiem)
- Iepakojums: blisteris, 10 gab.
Kā lietot
Pirms pieslēgšanas izslēdziet strāvas padevi. Noņemiet izolācijas gabalu no vadītāja ieteicamajā garumā, ienesiet cieto vai šķiedrvielu vadu taisni attiecīgajā polā līdz nosēšanās pozīcijai un pārbaudiet turēšanu viegli pavelkot. Atkārtojiet šo procesu visiem poliem. Pabeidzot vadus, ieslēdziet strāvas padevi un pārbaudiet ķēdes nepārtrauktību un darbību. Ja nepieciešams, izmantojiet uzgaļus šķiedrvielu vadītājiem atbilstoši vietējām prasībām.
Ieteikumi lietošanai
Lietojiet spailes tikai noteiktajās sprieguma un strāvas robežās un izvēlieties pareizu vadītāja šķērsgriezumu drošai darbībai. NePārsniedziet norādītos temperatūras un elektrodrošības parametrus un ievērojiet vietējos elektrodrošības normatīvus, uzstādot spaiļu blokus vai vadības skapjos. Regulāri pārbaudiet pieejamos savienojumus un veiciet pārbaudes pēc mehāniskas ietekmes vai apkopes darbu veikšanas.
