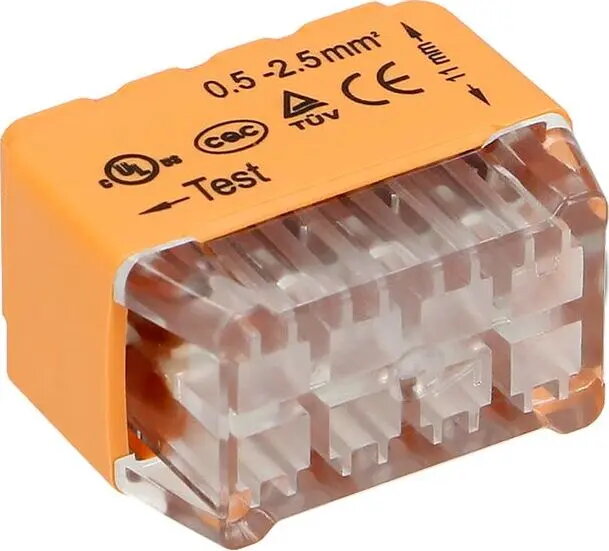

ORNO OR-SZ-8004/8/50 ir 8-vadu push-in spailes savienotājs divrindu kompaktā izpildījumā, ar IEC 300 V / 24 A nominālvērtībām. Tas pieņem cietus un lokānus vadus ar šķērsgriezumu no 0,75 līdz 2,5 mm² un tiek piegādāts iepakojumā pa 50 gabaliem. Spailes paredzētas elektroinstalācijām, vadības paneliem un savienojumu blokiem, kur nepieciešama ātra un droša vadu pievienošana un vietas ekonomija.
Ieguvumi
Push-in savienojuma mehānisms ļauj ātri ievietot vadus bez skrūvju vai speciālu instrumentu izmantošanas, samazinot montāžas laiku un iespēju, ka savienojums atbrīvosies. Divrindu dizains nodrošina blīvāku vadu izvietojumu ierobežotā telpā, saglabājot skaidru ķēžu atdalīšanu. Ierīce atbilst IEC nominālvērtībām un nodrošina stabilu elektrisko kontaktu gan cietiem, gan lokaniem vadītājiem noteiktajā šķērsgriezuma diapazonā. Iepakojums pa 50 ir piemērots virknei montāžas darbiem un rūpnieciskai ražošanai.
Piemērots
- Sadales un savienojumu bloki dzīvojamo un komerciālo ēku elektroinstalācijās
- Vadu pievienošana vadības paneļos un sadales skapjos
- Iekārtu un mašīnu iekšējā vadu vadība, kur nepieciešama kompaktums
- Prototipēšana un seriāla montāža ar vairākiem identiskiem savienojumiem
Galvenās specifikācijas
- Vadu skaits: 8 divrindās
- Savienojuma veids: push-in (bez instrumentiem)
- Pieņemtie vadu šķērsgriezumi: 0,75–2,5 mm² (cieti un lokāni)
- Nominālais spriegums un strāva: IEC 300 V / 24 A
- Iepakojuma daudzums: 50 gab.
- Formfaktors: kompakts divrindu spailu bloks
Kā lietot
Noņemiet izolāciju no vadītāja ieteicamajā garumā, novietojiet vadu pie push-in atveres un ievietojiet to līdz gala pozīcijai. Lokaniem vadiem iesakāms saspiest dzīslas vai izmantot uzgali (gofru), ja to pieprasa vietējā prakse, lai uzlabotu kontaktu. Lai noņemtu vadu, izmantojiet spailes paredzēto atbrīvošanas metodi (piemēram, atbrīvošanas instrumentu vai tievu adatu) un vienlaikus izvelciet vadu. Pirms darba atslēdziet strāvas avotu un ievērojiet drošības prasības.
Lietošanas ieteikumi
Izmantojiet šo spailes savienotāju iekšējai vadu vadībai sausās, aizsargātās telpās un tikai tādā diapazonā, kā noteikts nominālvērtībās. Pārbaudiet atsegotās dzīslu garumu un kārtīgu vadu novietošanu, lai izvairītos no mehāniska sprieguma. Darbībās ar vibrācijām vai temperatūras svārstībām ieteicams lokaniem vadītājiem izmantot uzgaļus, lai nodrošinātu ilgtermiņa kontaktu stabilitāti.
