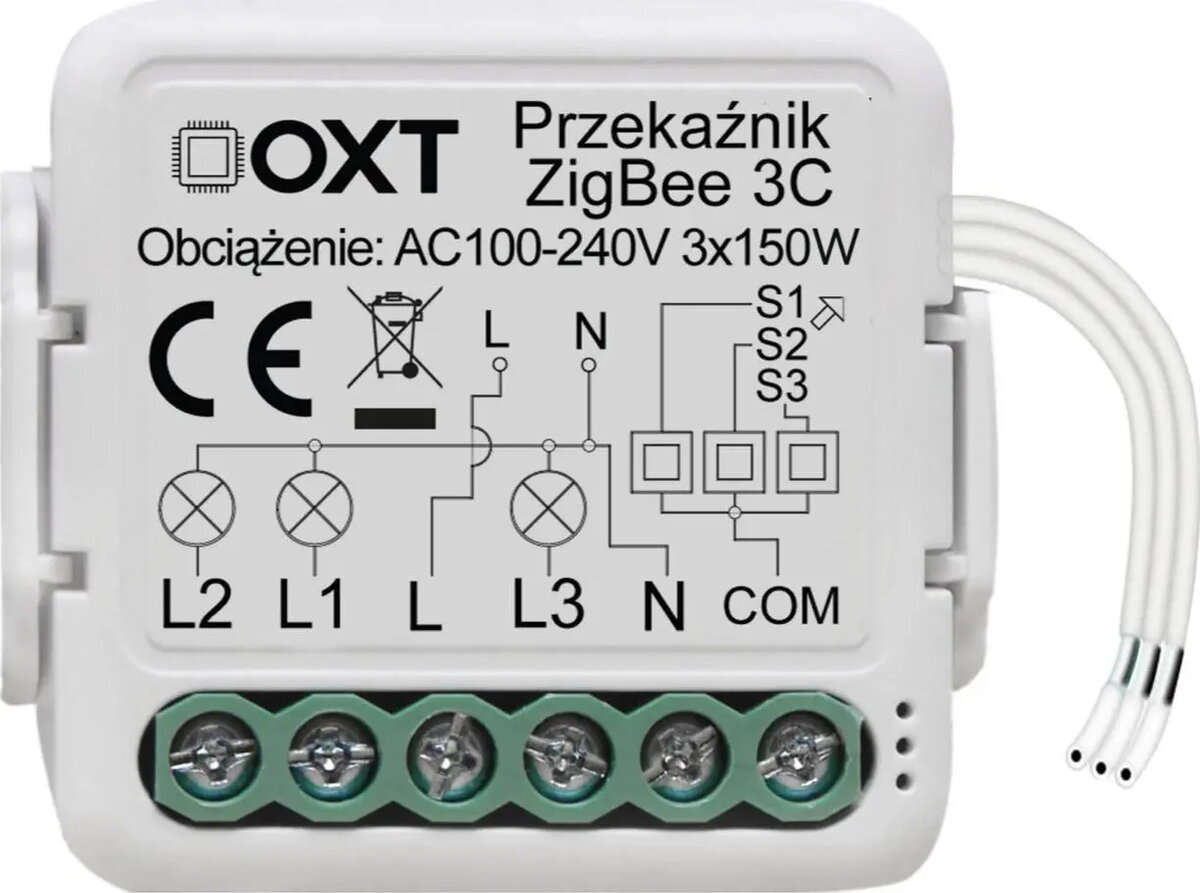

OXT mini releja modulis 3 kanāli ZigBee TUYA — kompakts 3 ķēžu relejs

OXT mini releja modulis 3-kanālu ZigBee TUYA — kompakts trīskanālu bezvadu releja modulis, kas paredzēts, lai pievienotu attālinātu vadību un automatizāciju esošām apgaismojuma līnijām, slēdžiem un mazām ierīcēm. Modulis nodrošina trīs neatkarīgas releju līnijas un darbojas ZigBee 3.0 tīklā TUYA ekosistēmā, kas ļauj vadīt ierīces bezvadu režīmā, iestatīt taimerus un integrēt scēnas, ērti ievietojot to sadales kastē vai korpusā.

Priekšrocības

Modulim ir trīs atsevišķi releju izejas kanāli, kas ļauj neatkarīgi vadīt līdz trim slodzēm, un kompaktais izmērs ļauj to uzstādīt aiz sienas slēdžiem vai sadales kastēs. ZigBee 3.0 un TUYA saderība nodrošina integrāciju ar populārajām viedmāju platformām un mobilo lietotni TUYA dažādu automatizāciju, grafiku un taimeru izveidei. ZigBee tīkla režīms (mesh) nodrošina ātru reakciju un paplašināmu pārklājumu lielākās instalācijās.

Piemērots

• Apkārtējā apgaismojuma attāla ieslēgšana/izslēgšana (ar vienu vai vairākām vadības vietām)
• Mazo sadzīves ierīču un rezistīvo slodžu pārvaldība
• Retrofit instalācijām un slēgtai montāžai sadales kastē
• ZigBee tīkla paplašināšanai un automatizāciju izveidei TUYA ekosistēmā
• Situācijām, kur nepieciešams kompakts, nemanāms releja modulis

Atslēgas specifikācijas

• Ieejas spriegums: 90–250 V AC, 50 Hz
• Maksimālā jauda uz kanālu: LED slodzēm līdz 150 W; rezistīvām slodzēm līdz 650 W
• Maksimālais strāvas stiprums: 3 × 3,3 A
• Protokols: ZigBee 3.0 (TUYA savietojams)
• Kanāli: 3 neatkarīgas releju līnijas
• Kompakts korpuss piemērots montāžai standarta sadales kastēs

Kā lietot

Ievietojiet moduli sadales kastē vai aiz sienas slēdža, nodrošinot nepieciešamo pieslēgumu pie galvenā tīkla sprieguma. Pievienojiet fāzi un nulli modulim, kā arī pieslēdziet katru releja izeju atbilstošajai slodzei (gaismai, ierīcei vai slēdzim). Savienojiet moduli ar ZigBee 3.0 vārteju, kas saderīga ar TUYA, sekojot vārtejas pārošanas instrukcijām. Pēc savienojuma konfigurējiet kanālus, grafikus un automatizācijas lietotnē TUYA vai citā saderīgā vadības programmā. Izslēdziet jaudu pirms uzstādīšanas, un, ja nepieciešams, veiciet uzstādīšanu pie kvalificēta elektriķa atbilstoši lokālajiem noteikumiem.

Lietošanas ieteikumi

Lai nodrošinātu pilnu funkcionalitāti, izmantojiet ZigBee 3.0 vārteju, kas saderīga ar TUYA. Ievērojiet kanālu maksimālos strāvas un jaudas ierobežojumus un nepiemērojiet slodzes, kas pārsniedz specifikācijas. Lai uzlabotu tīkla uzticamību, plānojiet ZigBee tīkla ierīču izvietojumu un, ja nepieciešams, pievienojiet papildu ierīces kā signāla atstatnes.
