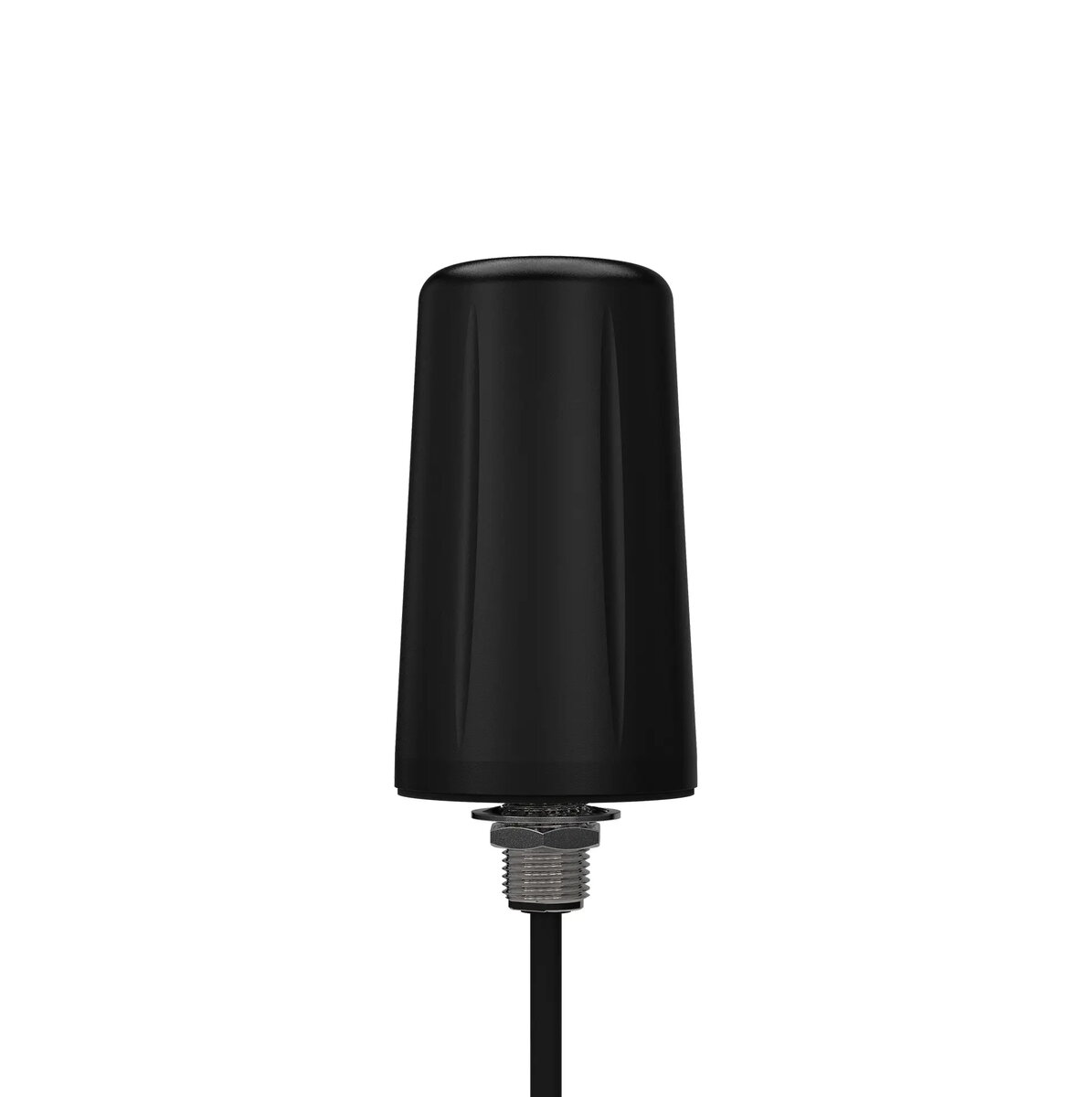

Omni virziena antena Panorama Antennas LPB-6-60-5SP, SMA vīrietis, 0.617–0.96 / 1.71–6 GHz, 9 dBi

Panorama Antennas LPB-6-60-5SP ir visvirzienu paneļa tipa antena, paredzēta plaša spektra mobilajām un bezvadu tīklu lietojumprogrammām. Antenna pārklāj 0,617–0,96 GHz un 1,71–6 GHz frekvenču joslas ar maksimālo pastiprinājumu 9 dBi, atbalstot 2G/3G/4G un 5G diapazonus. Komplektā ir integrēts 5 mm dubultā ekrāna koaksiālais vads ar SMA male savienotāju. Kompaktais izmērs (48 × 48 × 82 mm) un paneļa montāža padara šo modeli piemērotu lietošanai ar modēm, maršrutētājiem un M2M ierīcēm rūpnieciskā un mājas vidē. Optimālai veiktspējai ieteicams uzstādīt uz vadītspējīgas zemes plāksnes ar diametru >300 mm vai izmantot montāžas kronšteinu.

Priekšrocības

LPB-6-60-5SP nodrošina plašu frekvenču pārklājumu vienā kompaktā korpusā, kas samazina nepieciešamību pēc vairākām antenām dažādiem diapazoniem. Visvirzienu izstarošanas raksts nodrošina vienmērīgu horizontālu pārklājumu, kas atbilst plaša apgabala instalācijām. Integrētais dubultā ekrāna koaksiālais vads ar SMA male savienotāju atvieglo uzstādīšanu un savienošanu ar dažādiem maršrutētājiem un modēmiem. Mazie izmēri un paneļa montāža piemēroti ierobežotām telpām un rūpnieciskām vietām.

Piemērots lietošanai

• Mobilajiem maršrutētājiem un fiksētajiem bezvadu termināļiem
• Rūpnieciskajiem M2M un IoT vārtejiem
• Daudzfrekvenču un daudzoperatoru tīklu izvietošanai
• Lietojumiem, kur nepieciešams vienmērīgs visvirzienu pārklājums

Galvenās specifikācijas

• Frekvenču joslas: 0,617–0,96 GHz un 1,71–6 GHz
• Maksimālais pastiprinājums: 9 dBi
• Izstarošanas raksts: visvirzienu (horizontāls pārklājums)
• Savienotājs: SMA male
• Kabelis: integrēts 5 mm dubultā ekrāna koaksiālais vads
• Montaža: paneļa montāža; nepieciešama vadītspējīga zemes plāksne >300 mm diametrā vai iespējama montāža uz kronšteina
• Izmēri: 48 × 48 × 82 mm

Kā lietot

Uzstādiet antenu uz vadītspējīgas zemes plāksnes ar diametru vismaz 300 mm, lai nodrošinātu optimālu veiktspēju. Novadiet integrēto koaksiālo vadu līdz ierīcei un pievienojiet SMA male savienotāju maršrutētāja vai modema antenas pieslēgvietai, nodrošinot stingru savienojumu. Ja zemes plāksne nav pieejama, uzstādiet antenu uz piemērota metāla kronšteina saskaņā ar kronšteina ražotāja norādījumiem. Izvairieties no lielu metāla priekšmetu novietošanas tieši priekšā antenai un uzturiet brīvu telpu apkārt, lai saglabātu visvirzienu rakstu.

Lietošanas ieteikumi

Lietojiet antenu scenārijos, kur nepieciešama plašā frekvenču pārklājuma mobilajām sakaru līnijām; pārliecinieties par ierīces savietojamību ar SMA male savienotāju un, ja iespējams, uzstādiet uz vadītspējīgas virsmas ar diametru >300 mm vai izmantojiet ieteikto kronšteinu. Regulāri pārbaudiet savienojumus un kabeļa maršrutu, izvairoties no asiem saliekumiem un saspiešanas.
