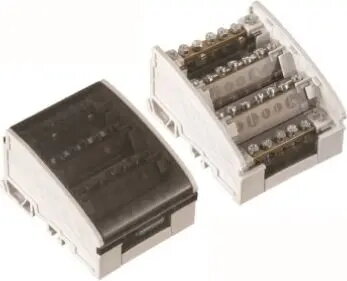

Sadales bloks PAWBOL E.4076 100A 500V 4-polu 7-spailu

PAWBOL E.4076 ir 4-polū zudrokļu sadales bloks, paredzēts drošai elektrības sadalei un ķēžu atzarēm. Ar nominālo strāvu līdz 100 A un spriegumu līdz 500 V tas nodrošina septiņas skrūvējamas savienojuma spailes, kas ļauj droši pieslēgt vadus vadības skapjos, savienošanas kārbās un sadales paneļos. Ierīce paredzēta uzstādīšanai, kur nepieciešama kompakta vairākspailu sadale ar uzticamu elektrisko vadītspēju un mehānisku fiksāciju.

Priekšrocības

Bloks apvieno 4-polū dizainu ar septiņām pieslēguma vietām, kas palīdz ietaupīt vietu vadu izvietojumā. Skrūvējamas spailes nodrošina stingru mehānisku un elektrisku kontaktu gan cietiem, gan šķiedrveida vadītājiem. Nominālie strāvas un sprieguma rādītāji atbilst izplatītām rūpnieciskām un mājas elektroinstalācijām. Konstrukcija atvieglo kabeļu sakārtošanu un samazina nepieciešamību pēc vairākiem atsevišķiem savienotājiem.

Piemērots

• Barošanas atzarošanai un sadalei vadības skapjos un savienošanas kārbās
• Vairāku vadītāju pieslēgšanai rūpniecības iekārtās un automatizācijas skapjos
• Dzīvokļu un komerciālo sadales paneļos, kur nepieciešami kompakti vairākspailu savienojumi
• Laukdarbiem, kur nepieciešami droši skrūvējami spailu savienojumi

Galvenie parametri

• Polu skaits: 4-polū konfigurācija
• Spailes: 7 skrūvējamas pieslēguma vietas vadītājiem
• Nominālā strāva: 100 A
• Nominālais spriegums: 500 V
• Savienojuma veids: skrūvējamas spailes, piemērotas cietiem un šķiedrveida vadītājiem
• Montāža: uzstādīšana skapī vai korpusā, tipiska sadales blokiem

Kā lietot

Uzstādiet bloku droši vadības skapī vai savienošanas kārbā, ievērojot montāžas instrukcijas un spēkā esošos elektroinstalācijas standartus. Noņemiet izolāciju no vadītājiem nepieciešamajā garumā, ievietojiet vadus skrūvju spailēs un pieskrūvējiet ar ieteicamo griezes momentu attiecīgajam vadītāja šķērsgriezumam, lai nodrošinātu drošu kontaktu. Ja nepieciešams, izmantojiet gofrēšanas uzgaļus smalku šķiedrveida vadītāju gadījumā. Pārbaudiet savienojumus un izolācijas attālumus pirms slēgšanas strāvai.

Ieteikumi lietošanai

Darbiniet bloku tikai tā norādītajos strāvas un sprieguma robežās un ievērojiet vietējos elektroinstalācijas noteikumus. Regulāri pārbaudiet skrūvju spailes un izvēlieties vadītāju šķērsgriezumu, kas atbilst 100 A slodzei. Vietās ar vibrācijām periodiski pārbaudiet savienojumus korozijas vai atslāņošanās pazīmēm.
