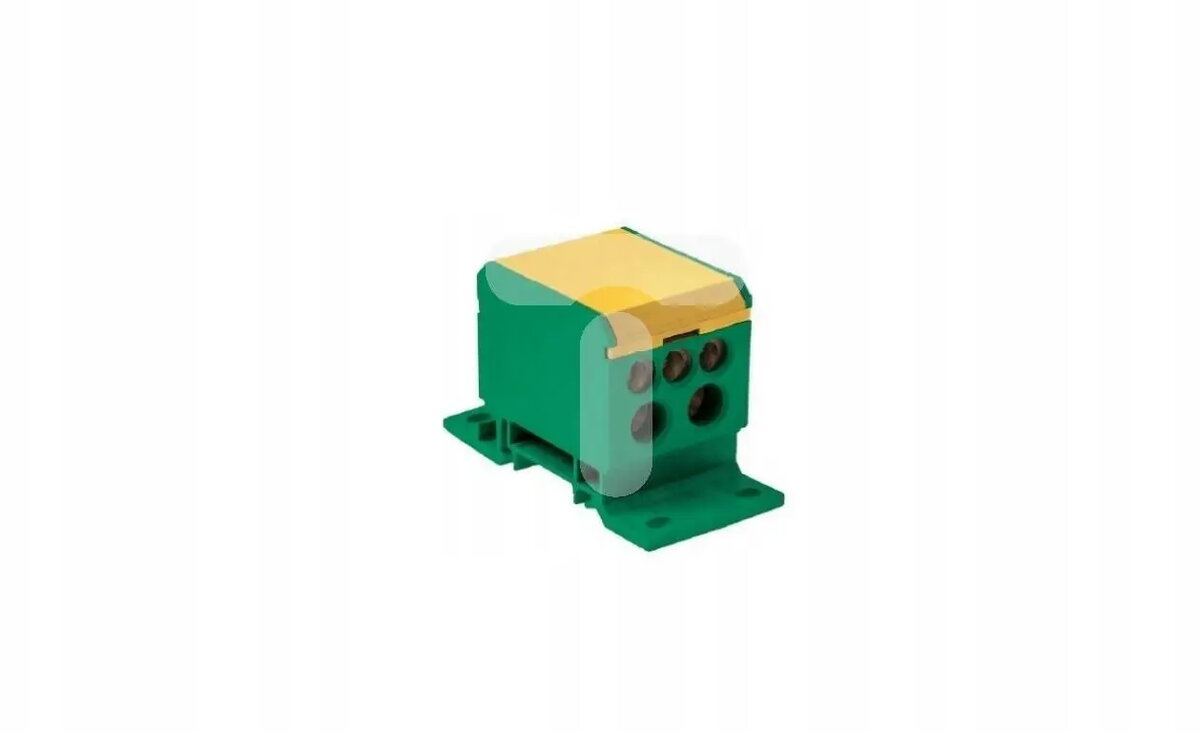

PAWBOL sadales bloks E.4091/Ż-Z 160A, vienpolu, vadītāju šķērsgriezumi 2x2,5–50 mm², 3x2,5–25 mm², 2x2,5–35 mm²

PAWBOL sadales bloks E.4091/Ż-Z ir vienpolu savienotājs ar nominālo strāvu 160 A, paredzēts kompaktiem un drošiem strāvas sadales risinājumiem vadības skapjos un sadales kārbās. Bloks pieņem vadus grupās 2x2,5–50 mm², 3x2,5–25 mm² un 2x2,5–35 mm², ļaujot pievienot vairākus ieejas un izejas kabeļus pie viena pola. Ierīce piemērota instalācijām, kur nepieciešamas drošas slēdzenes un vienkāršas atzarojuma iespējas rūpnieciskajās un komerciālajās elektroinstalācijās.

Priekšrocības

Vienpolu sadales bloks nodrošina augstu nominālo strāvu 160 A kompaktā korpusā, kas ietaupa vietu vadības skapī un sadales nodalījumos. Atbalsts dažādiem vadītāju šķērsgriezumiem atvieglo vadu montāžu, jo vienā blokā var savienot dažādu diametru vadus. Mehāniskā konstrukcija nodrošina stingru spaiļu satvērienu un stabilu elektrisko kontaktu ilgstošai ekspluatācijai.

Piemērots

• Vadības skapjiem un sadalnes paneļiem
• Sadales kārbām un korpusiem
• Rūpnieciskai strāvas sadalei un mašīnu instalācijām
• Atzarojumiem un sliedes savienojumiem komerciālajās elektroinstalācijās

Galvenās specifikācijas

• Nominālā strāva: 160 A
• Poli: vienpolu
• Pieņemamie vadītāju komplekti: 2 x 2,5–50 mm², 3 x 2,5–25 mm², 2 x 2,5–35 mm²
• Piemērots vara vadītājiem ar standarta izolācijas veidiem vadības un jaudas vadu instalācijās
• Kompakts izmērs paneļa un korpusa montāžai

Kā lietot

Novietojiet sadales bloku paredzētajā vietā skapī vai korpusā un nostipriniet saskaņā ar montāžas prasībām. Noņemiet izolāciju no vadītājiem atbilstoši nepieciešamajam garumam, ievietojiet vadītājus atbilstošajos spaiļu punktos un pievilkiet spaiļu skrūves ar piemērotu griezes momentu atbilstoši vadītāja šķērsgriezumam. Pārbaudiet mehānisko noturību un pārliecinieties, ka nav atbrīvojušos šķiedru vai brīvu savienojumu pirms sprieguma pievienošanas. Darbus veic ar izslēgtu barošanas avotu, ievērojot attiecīgās drošības prasības.

Lietošanas ieteikumi

Izmantojiet bloku kopā ar saderīgiem vara vadītājiem un, ja nepieciešams, lietojiet uzgaļus. Ievērojiet ieteiktos pievilkšanas momentus un vadītāju sagatavošanas prasības atbilstoši vietējām normām; sarežģītos ekspluatācijas apstākļos regulāri pārbaudiet savienojumu stāvokli, lai nodrošinātu uzticamu kontaktu.
