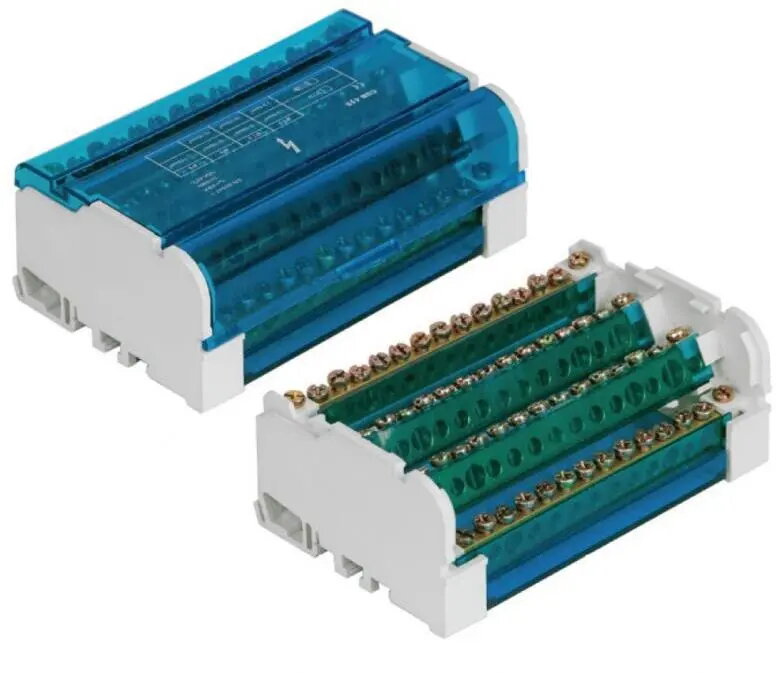

Pawbol E.4088 sadales bloks 125A 500V 4-polu ar 15 spailēm

Pawbol E.4088 ir profesionāls 4-polu sadales bloks, kas izstrādāts efektīvai strāvas pārvaldībai elektriskajās instalācijās. Šis modulārais komponents ir paredzēts 125A nominālajai strāvai un 500V spriegumam, nodrošinot uzticamu risinājumu sarežģītu vadu savienojumu organizēšanai gan rūpnieciskajos, gan dzīvojamo ēku elektriskajos sadales skapjos. Tā izturīgā konstrukcija nodrošina ilgmūžību un drošus kabeļu savienojumus, veicinot kopējo elektriskās sadales sistēmu drošību un stabilitāti.

Priekšrocības

Šī sadales bloka galvenā priekšrocība ir tā lielā ietilpība un organizētais spaiļu izkārtojums, kas vienkāršo strāvas līniju atzarošanas procesu. Izmantojot 15 spailes, tas ļauj izveidot kārtīgu un strukturētu vadītāju izvietojumu, samazinot vaļīgu savienojumu un īssavienojumu risku. Modulārais dizains atvieglo uzstādīšanu standarta korpusos, savukārt ražošanā izmantotie augstas kvalitātes materiāli nodrošina izcilu izturību pret mehānisko spriegumu un termiskajām svārstībām, garantējot konsekventu darbību prasīgos apstākļos.

Piemērots

• Rūpnieciskajiem elektriskajiem vadības skapjiem
• Dzīvojamo ēku sadales paneļiem
• Komerciālo ēku strāvas pārvaldības sistēmām
• Sarežģītām elektroinstalācijas konfigurācijām ar vairākiem izejas punktiem

Kad tas var nebūt piemērots

Šis sadales bloks nav paredzēts izmantošanai augstsprieguma lietojumos, kas pārsniedz 500V, vai vidēs, kur strāvas slodze pastāvīgi pārsniedz 125A. Tas arī nav piemērots uzstādīšanai ārpus telpām, ja vien tas nav ievietots atbilstoši aizsargātā korpusā.

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 125A
• Nominālais spriegums: 500V
• Kopējais spaiļu skaits: 15
• Montāžas veids: Modulārais/DIN sliedes savietojamība

Kā lietot

Lai uzstādītu Pawbol E.4088, pārliecinieties, ka galvenā strāvas padeve ir pilnībā atslēgta. Nostipriniet bloku uz standarta montāžas sliedes elektriskajā panelī. Ievietojiet galvenos barošanas kabeļus tam paredzētajās ieejas spailēs un pievelciet skrūves ar ražotāja ieteikto griezes momentu, lai nodrošinātu stingru savienojumu. Sadaliet izejas līnijas uz atlikušajām spailēm, pārliecinoties, ka vadi ir notīrīti pareizajā garumā un pilnībā ievietoti pirms pievilkšanas. Pārbaudiet, vai visi savienojumi ir droši un nav redzams atklāts varš, pirms atjaunojat strāvas padevi.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai strāvas un sprieguma rādītāji atbilst jūsu sistēmas prasībām.
• Pārliecinieties, ka elektriskajā korpusā ir pietiekami daudz vietas bloka izmēriem.
• Pārbaudiet, vai jūsu kabeļu šķērsgriezums ir saderīgs ar spaiļu ietilpību.

Lietošanas ieteikumi

Uzstādot sadales iekārtas, vienmēr ievērojiet vietējos elektrotehniskos noteikumus un drošības standartus. Pēc uzstādīšanas ieteicams veikt visu spaiļu savienojumu galīgo pārbaudi, lai novērstu pārkaršanu, ko var izraisīt vaļīgi kontakti.
