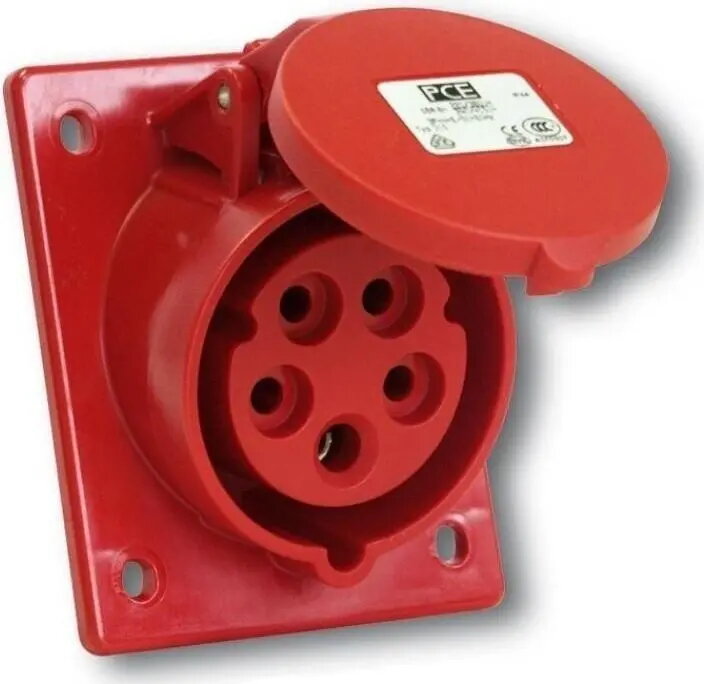

Paneļa slīpa kontaktligzda PCE 32A 4P 400V IP44 TWIST modelis 424-6, sarkana

Paneļu uzstādāma leņķa ligzda PCE 32A 4P 400V IP44 TWIST modelis 424-6, sarkana, ir fiksēta paneļa ieeja rūpnieciskai jaudas piegādei, nodrošinot drošu leņķa savienojumu trīsfāzu iekārtām. Ligzda paredzēta 32 ampēriem pie 400 voltiem ar četriem kontaktiem un aprīkota ar TWIST bloķēšanas mehānismu, kas ļauj droši pieslēgt atbilstošas ligzdas. Aizsardzības klase IP44 pasargā no putekļiem un izšļakstījumiem, padarot to piemērotu darbnīcām, ražošanas iekārtām un pagaidu elektroapgādes risinājumiem.

Priekšrocības

Leņķa korpuss samazina slodzi uz kabeļiem un atvieglo pieslēgumu ierobežotā paneļa telpā. TWIST bloķēšana nodrošina pozitīvu fiksāciju, kas novērš nejaušu atvienošanu ekspluatācijas laikā. Sarkanais korpuss uzlabo redzamību un palīdz atšķirt fāzes/uztādījumus uzstādīšanas un apkopes laikā. IP44 aizsardzība nodrošina aizsardzību pret šķidrumu šļakatām un cietām daļiņām, saglabājot vieglu piekļuvi ikdienas darbam. Risinājums paredzēts ciešam, fiksētam paneļa montāžai, nodrošinot stabilu pieslēgvietu rūpnieciskai un pagaidu elektroapgādei.

Piemērots

• Fiksētām paneļu uzstādēm ražotnēs un darbnīcās
• Jaudas pieslēgumiem iekārtām un mašīnām
• Celtniecības objektiem un pagaidu elektroapgādes punktiem
• Servisa paneļiem un ārējiem korpusiem, kur nepieciešama aizsardzība pret šļakatām

Atslēgas specifikācijas

• Nominalais strāvas lielums: 32 A
• Polu skaits: 4 (trīs fāzes plus aizsargvads/neiutāls pēc vajadzības)
• Nominalais spriegums: 400 V
• Aizsardzības klase: IP44 (aizsardzība pret daļiņām >1 mm un šķidruma šļakatām)
• Montāžas veids: paneļu uzstādīšana, fiksēta instalācija
• Orientācija: leņķa ligzda, lai samazinātu kabeļu slodzi
• Bloķēšana: TWIST mehānisms drošai ligzdas fiksācijai
• Krāsa: sarkana fāžu/uztādījumu identifikācijai

Kā lietot

Veiciet atbilstošu izgriezumu montāžas panelī un nostipriniet ligzdu saskaņā ar ražotāja montāžas norādījumiem, nodrošinot ciešu un stabilu piestiprinājumu. Savienojiet barošanas vadus ar klemēm, ievērojot vietējos elektroinstalācijas noteikumus un pārbaudot fāžu secību un aizsargvadu/neitralitāti. Pēc montāžas un vadu pieslēgšanas ievietojiet saderīgu TWIST spraudni un pagrieziet to, līdz bloķēšanas mehānisms ieslēdzas un savienojums ir stingrs; tikai pēc tam ieslēdziet barošanu. Regulāri pārbaudiet kontaktu un stiprinājumu stāvokli, lai konstatētu nolietojuma vai korozijas pazīmes.

Izmantošanas ieteikumi

Lietojiet tikai tādas ligzdas un spraudņus, kas ir paredzēti vienādiem strāvas un sprieguma rādītājiem un saderīgi ar TWIST bloķēšanas mehānismu. Montāžu un apkopi veic kvalificēts personāls, ievērojot piemērojamos noteikumus. Neskatoties uz IP44 aizsardzību, izvairieties no tiešiem spēcīgiem ūdens strūklām vai ilgstošas iegremdēšanas; ja nepieciešama augstāka aizsardzība, izmantojiet papildu aizsargkorpusu ar augstāku aizsardzības klasi.
