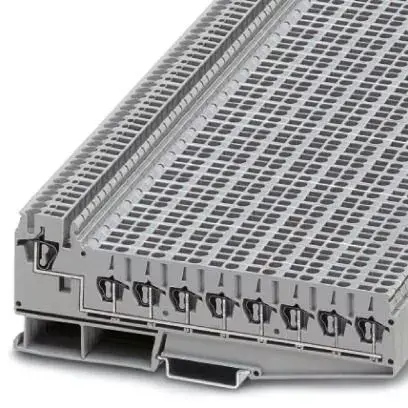

Phoenix Contact 3031047 potenciāla sadales spailes bloks, pelēks

Phoenix Contact 3031047 ir profesionāls potenciālu sadales spaiļu bloks, kas paredzēts efektīvai elektroenerģijas sadalei vadības skapjos un rūpnieciskās automatizācijas sistēmās. Šis pelēkais spaiļu bloks nodrošina uzticamu savienojumu un organizētu vadu izvietojumu, piedāvājot izturīgu risinājumu sarežģītu elektrisko ķēžu pārvaldībai ar precizitāti un vieglumu.

Priekšrocības

Šis spaiļu bloks izmanto augstas kvalitātes atsperu spaiļu savienojuma sistēmu, kas atvieglo ātru un pret vibrācijām noturīgu vadu montāžu bez nepieciešamības pēc specializētiem instrumentiem. Tā kompaktā konstrukcija ļauj veikt blīvu montāžu, ietaupot vērtīgu vietu vadības paneļos. Izturīgā konstrukcija nodrošina ilgtermiņa darbības uzticamību pat prasīgos rūpnieciskos apstākļos, savukārt skaidrā, pelēkā krāsu marķēšana palīdz uzturēt organizētu un profesionālu skapja izkārtojumu.

Piemērots

• Rūpnieciskās automatizācijas vadības sistēmām
• Elektroenerģijas sadalei vadības skapjos
• Sarežģītu elektrisko ķēžu pārvaldībai
• Lietojumiem, kam nepieciešami pret vibrācijām noturīgi savienojumi

Šis spaiļu bloks var nebūt piemērots lietojumiem, kuros strāvas slodze pārsniedz 24 A vai spriegums ir augstāks par 500 V. Tas arī nav paredzēts izmantošanai ar vadiem, kuru šķērsgriezums ir ārpus norādītā diapazona no 0,14 mm² līdz 4 mm².

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 24 A
• Šķērsgriezuma diapazons: 0,14 mm² - 4 mm²
• AWG diapazons: 12 - 26
• Savienojuma metode: Atsperu spailes
• Savienojumu skaits: 2
• Platums: 5,2 mm
• Garums: 141 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Notīriet izolāciju no vadiem atbilstošā garumā un ievietojiet vadu atsperes spailes punktā. Atsperes mehānisms automātiski nostiprina vadu, nodrošinot stabilu un uzticamu elektrisko kontaktu. Pārliecinieties, ka kopējā strāvas slodze darbības laikā nepārsniedz norādīto nominālo strāvu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu DIN sliede ir saderīga ar NS 35 standartiem
• Pārbaudiet, vai jūsu vada šķērsgriezums atbilst 12-26 AWG diapazonam
• Pārliecinieties, ka jūsu sistēmas sprieguma un strāvas prasības atbilst norādītajiem limitiem

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi pirms jebkādu vadu montāžas vai apkopes darbu veikšanas pie spaiļu bloka, lai novērstu elektriskās strāvas trieciena risku.
