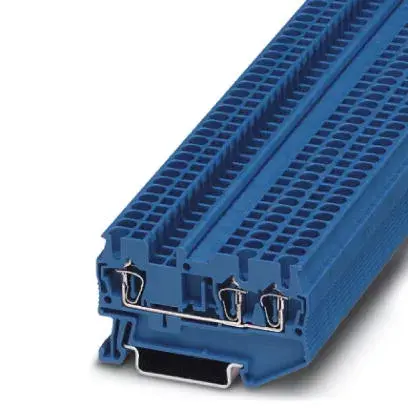

Phoenix ST 2,5-TWIN BU caurvades spailes bloks, 3 savienojumi, zils

Phoenix ST 2,5-TWIN BU ir augstas kvalitātes caurejošā spaiļu bloks, kas izstrādāts uzticamai elektriskajai sadalei rūpnieciskajā vidē. Ar trīs savienojumu dizainu šis komponents nodrošina efektīvu vadu sadali, aizņemot minimālu vietu. Tas ir īpaši paredzēts uzstādīšanai uz standarta DIN sliedēm, padarot to par būtisku elementu sakārtotai un drošai elektroinstalācijai vadības skapjos un automatizācijas sistēmās.

Priekšrocības

Šis spaiļu bloks piedāvā būtiskas priekšrocības elektriskajās instalācijās, nodrošinot vietu taupošu trīs savienojumu punktu, kas vienkāršo sarežģītas vadu shēmas. Atsperu spaiļu savienojuma tehnoloģija nodrošina augstu izturību pret vibrācijām un darbību bez apkopes, novēršot nepieciešamību pēc periodiskas pievilkšanas. Zilā krāsa palīdz identificēt neitrālos vadītājus vai specifiskus ķēdes segmentus, savukārt izturīgā konstrukcija garantē ilgmūžību prasīgos rūpnieciskos apstākļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Automatizācijas un procesu vadības sistēmām
• Elektrisko signālu un jaudas sadalei
• Lietojumiem, kur nepieciešama vietu taupoša vadu atzarošana

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums pārsniedz nominālo 2,5 mm². Tas arī nav piemērots videi, kurā nepieciešama specializēta sprādziendrošība vai lielas jaudas sadale, kas pārsniedz tā tehnisko kapacitāti.

Galvenās specifikācijas

• Savienojuma veids: 3 savienojumu atsperu spaile
• Nominālais šķērsgriezums: 2,5 mm²
• Montāžas veids: DIN sliede
• Platums: 5,2 mm
• Dziļums: 60,5 mm
• Krāsa: Zila

Kā lietot

Lai uzstādītu Phoenix ST 2,5-TWIN BU, uzspiediet spaiļu bloku uz standarta DIN sliedes, līdz tas droši nofiksējas. Noņemiet izolāciju no vadiem atbilstoši ieteicamajam garumam un ievietojiet tos atsperu spailēs, izmantojot piemērotu skrūvgriezi. Pārliecinieties, ka savienojums ir stingrs, viegli pavelkot vadu. Vairākus blokus var novietot blakus, lai izveidotu nepārtrauktu spaiļu rindu sarežģītu ķēžu pārvaldībai.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 2,5 mm² šķērsgriezums atbilst jūsu vadu prasībām.
• Pārliecinieties, ka jūsu DIN sliežu sistēma ir saderīga ar 5,2 mm platiem spaiļu blokiem.
• Apstipriniet kopējo savienojumu skaitu, kas nepieciešams jūsu ķēdes projektam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas, lai novērstu elektriskās strāvas trieciena risku. Izmantojiet atbilstošus uzgaļus daudzdzīslu vadiem, lai nodrošinātu optimālu kontakta kvalitāti un ilgtermiņa uzticamību.
