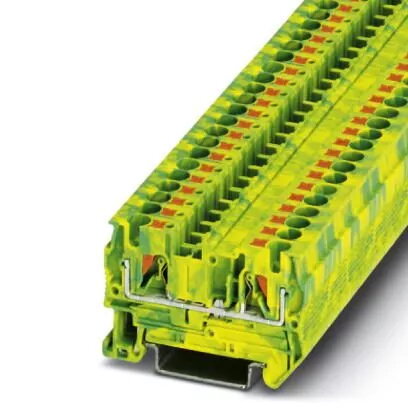

PHOENIX PT 4 PE Aizsargvadītāja spailes bloks Zaļš Dzeltens 3211766

PHOENIX PT 4 PE zemējuma spailes bloks zaļā un dzeltenā krāsā ir aizsargvadītāja spaile, kas paredzēta drošai zemēšanai un uzticamiem elektriskajiem savienojumiem vadības skapjos un rūpnieciskajās elektroinstalācijas sistēmās. Aprīkots ar uzlabotu push-in savienojuma tehnoloģiju, šis zaļais un dzeltenais spailes bloks nodrošina ātru un bezinstrumentu vadu pievienošanu, veicinot efektivu uzstādīšanu un augstu kontakta uzticamību profesionālās elektrotehnikas lietojumos.

Priekšrocības

Spailes bloks nodrošina ievērojamu laika ietaupījumu uzstādīšanas laikā, pateicoties tiešajai push-in savienojuma tehnoloģijai, kas ļauj viegli ievietot cietos un ar uzmgalēm aprīkotos vadus bez īpašu instrumentu izmantošanas. Tā izturīgais dizains garantē drošu un pret vibrācijām noturīgu mehānisko fiksāciju uz DIN sliedes, nodrošinot ilgtermiņa elektrodrošību un nepārtrauktu darbību. Standartizētais zaļais un dzeltenais korpuss skaidri identificē aizsargzemējuma funkciju, samazinot elektroinstalācijas kļūdu risku sarežģītos vadības paneļos. Turklāt kompaktais profils optimizē vietu vadības skapju iekšpusē, ļaujot izveidot blīvākus elektroinstalācijas izkārtojumus, neapdraudot veiktspēju.

Piemērots

• Zemējuma un aizsargvadītāju savienojumiem rūpnieciskajos vadības skapjos
• Profesionālajām elektrotehnikas un automatizācijas sistēmām
• Elektroinstalācijām, kur nepieciešama ātra vadu pievienošana bez instrumentiem
• Uzstādīšanai uz standarta DIN sliedēm sadales skapjos

Kad var nebūt piemērots

Šis spailes bloks nav paredzēts tiešai uzstādīšanai ārpus telpām bez atbilstoša aizsargapvalka, kas pasargā no mitruma un putekļiem. Tas var nebūt piemērots arī vadiem, kuru šķērsgriezums neatbilst norādītajam spailes iespīlēšanas diapazonam.

Galvenie parametri

• Aizsargzemējuma spailes bloka konstrukcija
• Zaļš un dzeltens korpuss
• Push-in savienojuma tehnoloģija
• Platums 6.2 mm
• Dziļums 56 mm
• Augstums 35.3 mm

Kā lietot

Sagatavojiet vadu, noņemot izolāciju līdz ieteicamajam garumam. Ja izmantojat elastīgos vadus bez uzgaļiem, nospiediet atbrīvošanas pogu ar parastu skrūvgriezi, lai atvērtu atsperes skavu, ievietojiet vadu spailes punktā un atlaidiet pogu. Cietajiem vadiem vai vadiem ar uzgaļiem vienkārši iespiediet vadu tieši spailes punktā, līdz tas ir pilnībā nofiksēts. Pārbaudiet savienojuma drošību, viegli pavelkot aiz vada, un pārliecinieties, ka spailes bloks ir pareizi uzstādīts uz DIN sliedes.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst spailes bloka tehniskajiem parametriem
• Pārbaudiet pieejamo vietu uz DIN sliedes, ņemot vērā 6.2 mm platumu
• Pārliecinieties, ka zaļā un dzeltenā krāsu kodējuma prasības atbilst jūsu zemējuma standartiem

Lietošanas ieteikumi: Pirms jebkādu uzstādīšanas, apkopes vai elektroinstalācijas darbu veikšanas vienmēr atvienojiet elektrosistēmu no strāvas avota. Pārliecinieties, ka visi vadi ir ievietoti pareizajā dziļumā un ka montāžas laikā tiek stingri ievēroti vietējie elektrodrošības noteikumi un nozares standarti.
