Phoenix Contact 3214024 PTI 16/S-PE instalācijas aizsargvadītāja spaile dzeltena zaļa

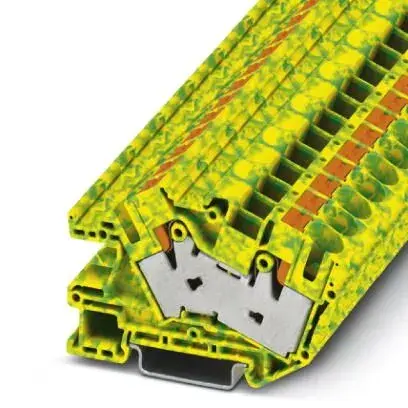

Phoenix Contact 3214024 PTI 16/S-PE instalācijas aizsargvadītāja spaile dzeltenā un zaļā krāsā ir paredzēta drošām elektroinstalācijām un zemējuma lietojumiem. Šis komponents nodrošina uzticamu vadītāja savienojumu un drošību vadības skapjos un sadales skapjos, piedāvājot profesionāla līmeņa veiktspēju rūpnieciskajās un komerciālajās elektrosistēmās.

Priekšrocības

Šai aizsargvadītāja spailei ir efektīva Push-in savienojuma metode, kas būtiski samazina elektroinstalācijas laiku un piepūli, neprasot specializētus instrumentus cietiem vadītājiem vai vadītājiem ar uzmavām. Tās raksturīgais dzeltenzaļais krāsojums nodrošina skaidru aizsargzemējuma ķēžu vizuālo identifikāciju, samazinot kļūdu risku montāžas un apkopes laikā. Izstrādāta ilgtspējībai un drošai mehāniskajai montāžai uz standarta DIN sliedēm, tā saglabā uzticamu elektrisko kontaktu prasīgos ekspluatācijas apstākļos.

Piemērots

• Zemējuma savienojumiem elektriskajos vadības skapjos
• Uzstādīšanai komerciālajos un rūpnieciskajos sadales skapjos
• Aizsargvadītāju pievienošanai iekārtu elektroinstalācijā
• Profesionālām elektroinstalācijām ar montāžu uz DIN sliedes

Kad var nebūt piemērots

Šī spaile nav paredzēta tiešai savienošanai ar strāvas ķēdēm bez zemējuma vai signālu pārraides līnijām, kur aizsargzemējums nav nepieciešams. Tāpat tā nav piemērota lietošanai ar vadītājiem, kuru šķērsgriezums neatbilst norādītajam diapazonam no 0,5 mm² līdz 16 mm².

Galvenie parametri

• Savienojuma veids: Push-in savienojums
• Vadītāja šķērsgriezums: 0,5 mm² līdz 16 mm²
• AWG diapazons: 24 līdz 4
• Spailes platums: 10,2 mm
• Krāsa: dzelteni zaļa
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes

Kā lietot

Lai izmantotu spaili, droši nostipriniet to uz saderīgas NS 35/7,5 vai NS 35/15 DIN sliedes sadales skapja iekšpusē. Nonemiet izolāciju no zemējuma vadītāja līdz ieteiktajam garumam un ievietojiet to tieši Push-in spaimes atverē, līdz tas stingri nofiksējas. Pirms sistēmas ieslēgšanas pārliecinieties, ka vadītājs ir droši nostiprināts un pareizi savietots ar blakus esošajiem komponentiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vadītāja šķērsgriezums ir robežās no 0,5 mm² līdz 16 mm²
• Pārbaudiet brīvo vietu uz DIN sliedes, lai tā atbilstu 10,2 mm spailes platumam
• Pārbaudiet saderību ar standarta NS 35/7,5 vai NS 35/15 montāžas sliedēm
• Apstipriniet, ka pielietojumam ir nepieciešams aizsargvadītāja savienojums

Lietošanas ieteikumi: Vienmēr atvienojiet strāvas padevi pirms jebkādu elektroinstalācijas komponentu uzstādīšanas vai modificēšanas, un nodrošiniet, ka visus darbus veic kvalificēts speciālists saskaņā ar vietējiem elektrodrošības noteikumiem.
