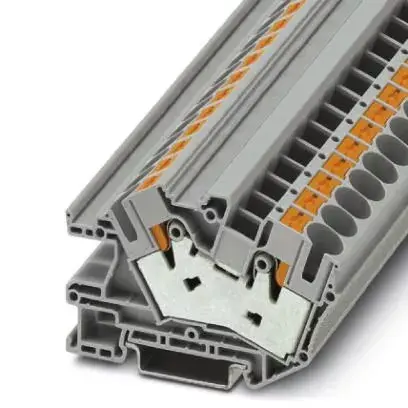

PHOENIX 3214029 PTI 16/S Montāžas spaile, pelēka, 2 līmeņu

PHOENIX 3214029 PTI 16/S instalācijas spaile pelēkā krāsā ir paredzēta drošiem un uzticamiem elektrisko vadu savienojumiem profesionālos sadales skapjos un vadības paneļos. Šis augstas kvalitātes komponentu elements nodrošina efektīvu strāvas sadali un vadu sakārtošanu dažādās rūpnieciskajās un komerciālajās elektroinstalācijās.

Priekšrocības

Spaile ir aprīkota ar moderno Push-in savienojuma tehnoloģiju, kas ļauj ātri un bez instrumentiem pievienot cietos vadus un vadus ar uzgaļiem, ievērojami samazinot uzstādīšanas laiku. Kompaktais divu līmeņu dizains palielina vietas efektivitāti blīvi piepildītos sadales skapjos, vienlaikus saglabājot pārskatāmu vadu izvietojumu. Izturīgā konstrukcija atbalsta plašu vadu šķērsgriezumu diapazonu, nodrošinot augstu elastību dažādām elektriskās projektēšanas prasībām un garantējot stabilu, pret vibrācijām noturīgu kontaktu ilgstošā ekspluatācijā.

Piemērots

• Elektroinstalācijām komerciālos un rūpnieciskajos sadales skapjos
• Vadības paneļu elektroinstalācijai un strāvas sadales sistēmām
• Lietojumam, kur nepieciešami uzticami vadu savienojumi no 0,5 mm² līdz 16 mm²
• Montāžai uz standarta NS 35/7,5 un NS 35/15 DIN sliedēm

Kad produkts var nebūt piemērots

Šī instalācijas spaile nav paredzēta tiešai lietošanai brīvā dabā bez atbilstoša aizsargkorpusa. Tāpat tā nav piemērota vadu šķērsgriezumiem, kas neatbilst norādītajam diapazonam no 0,5 mm² līdz 16 mm².

Galvenie parametri

• Savienojuma veids: Push-in savienojums
• Vada šķērsgriezums: 0,5 mm² - 16 mm²
• AWG diapazons: 24 - 4
• Spailes platums: 10,2 mm
• Krāsa: Pelēka
• Montāžas veids: NS 35/7,5, NS 35/15 DIN sliedes

Kā lietot

Lai izmantotu instalācijas spaili, stingri piestipriniet to pie saderīgas standarta NS 35/7,5 vai NS 35/15 DIN sliedes sadales skapī vai vadības panelī. Sagatavojiet elektrisko vadu, noņemot izolāciju līdz ieteicamajam garumam. Cietajiem vadiem vai elastīgiem vadiem ar uzgaļiem vienkārši iespiediet vadu tieši spailes atverē, līdz tas ir cieši nostiprināts. Lai atbrīvotu vai pievienotu elastīgus vadus bez uzgaļiem, nospiediet spiedpogu ar piemērotu instrumentu. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi savienojumi ir droši un pareizi izolēti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka nepieciešamais vada šķērsgriezums iekļaujas diapazonā no 0,5 mm² līdz 16 mm²
• Pārbaudiet pieejamo vietu uz DIN sliedes, ņemot vērā spailes platumu 10,2 mm
• Pārliecinieties par saderību ar standarta NS 35/7,5 vai NS 35/15 montāžas sliedēm

Pirms jebkādu vadu komponentu uzstādīšanas, apkopes vai modificēšanas vienmēr atvienojiet strāvas padevi elektriskajai ķēdei.
