PHOENIX 3214049 Termināļa bloks Pelēks PTI 4-PE/L/N

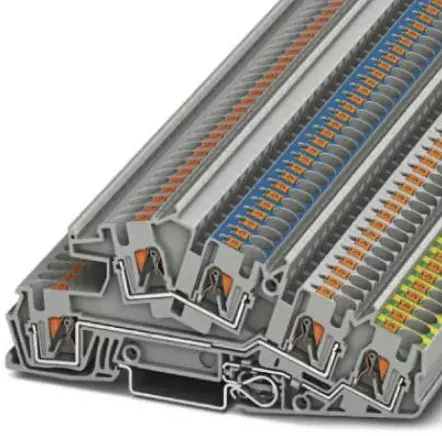

PHOENIX 3214049 Termināļa bloks Grey PTI 4-PE/L/N ir izstrādāts drošām un efektīvām elektroinstalācijām. Šis instalācijas aizsargvadītāja termināļa bloks nodrošina uzticamus savienojumus sarežģītām vadu sistēmām rūpnieciskos un komerciālos elektriskajos lietojumos. Tas ir izveidots, lai atbalstītu dažādus vadītāju šķērsgriezumus, nodrošinot drošību un strukturālo integritāti mūsdienu vadības paneļos un sadales skapjos.

Priekšrocības

Termināļa blokā tiek izmantota efektīva push-in savienojuma tehnoloģija, kas būtiski samazina elektroinstalācijas laiku un ļauj bez instrumentiem ievietot cietos vadītājus vai elastīgos vadītājus ar uzgaļiem. Tā kompaktais dizains optimizē telpu sadales skapjos, vienlaikus saglabājot augstus elektriskos rādītājus 400 V un 32 A apmērā. Integrētā aizsargvadītāja funkcija nodrošina vienmērīgu zemējumu blakus standarta fāzes un neitrālam savienojumam, veicinot drošāku un sakārtotāku elektroinstalācijas arhitektūru.

Piemērots

• Rūpniecisko vadības paneļu ražošanai
• Komerciālo ēku elektroenerģijas sadales sistēmām
• Sarežģītām vadu sistēmām, kurām nepieciešama aizsargzemējuma integrācija
• Montāžai uz DIN sliedēm, izmantojot standarta NS 35/7,5 un NS 35/15 sliedes

Kad tas var nebūt piemērots

Šis termināļa bloks var nebūt piemērots lietojumiem, kuros izmantoti vadītāji ārpus norādītā šķērsgriezuma diapazona no 0,2 mm² līdz 6 mm² vai AWG 24 līdz 10. Tas nav paredzēts arī tiešai uzstādīšanai ārpus telpām bez atbilstoša aizsargvāka, kas pielāgots vides apstākļiem.

Galvenās specifikācijas

• Nominālais spriegums: 400 V
• Nominālā strāva: 32 A
• Vadītāja šķērsgriezums: no 0,2 mm² līdz 6 mm²
• AWG diapazons: no 24 līdz 10
• Savienojuma veids: Push-in savienojums
• Termināļa platums: 6,2 mm
• Krāsa: pelēka
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes

Kā lietot

Lai izmantotu termināļa bloku, droši nostipriniet to uz saderīgas DIN sliedes, piemēram, NS 35/7,5 vai NS 35/15, korpusa iekšpusē. Noņemiet izolāciju no vada atbilstoši ieteicamajam garumam un ievietojiet cietos vadītājus vai savītus vadītājus ar uzgaļiem tieši push-in savienojuma vietā līdz galam. Nodrošiniet pareizu fāzes, neitrāles un aizsargzemējuma līniju atdalīšanu saskaņā ar jūsu shēmas projektu un vietējiem elektrodrošības noteikumiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka sprieguma un strāvas nominālvērtības 400 V un 32 A atbilst jūsu sistēmas prasībām
• Pārbaudiet, vai jūsu vadu šķērsgriezums atbilst diapazonam no 0,2 mm² līdz 6 mm²
• Pārliecinieties, ka jūsu korpusā ir uzstādīta pareizā tipa DIN sliede

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi no elektriskās sistēmas pirms termināļa bloku uzstādīšanas vai apkopes, kā arī pārliecinieties, ka visi savienojumi ir pārbaudīti attiecībā uz pareizu ievietošanas dziļumu un mehānisko stabilitāti.
