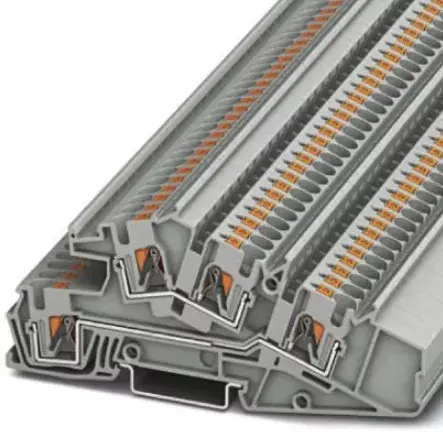

Phoenix 3214052 Daudzlīmeņu instalācijas termināļa bloks Pelēks

Phoenix 3214052 daudzlīmeņu instalācijas spaiļu bloks pelēkā krāsā ir profesionāla elektriskā komponenta ierīce, kas paredzēta drošai un efektīvai vadu savienošanai vadības skapjos un sadales skapjos. Šis uzticamais daudzlīmeņu spaiļu bloks nodrošina sakārtotus shēmas savienojumus, garantējot optimālu vietas izmantošanu un uzticamu darbību rūpnieciskajās un komerciālajās elektrosistēmās.

Priekšrocības

Šis spaiļu bloks nodrošina augsta blīvuma elektroinstalācijas risinājumu, kas ietaupa vērtīgu vietu sadales skapjos un vadības paneļos, pateicoties tā daudzlīmeņu konstrukcijai. Integrētā Push-in savienojuma tehnoloģija ļauj ātri un bez instrumentiem ievietot cietos vadus, kā arī elastīgos vadus ar uzmavām, būtiski samazinot uzstādīšanas laiku. Izturīgi materiāli nodrošina ilgtermiņa mehānisko stabilitāti un uzticamu elektrisko kontaktu prasīgos ekspluatācijas apstākļos. Pelēkā krāsa atbilst standarta krāsu kodēšanas praksei neitrālām vai standarta sadales ķēdēm, palīdzot tehniķiem uzturēt skaidru un loģisku izkārtojumu.

Piemērots

• Elektroinstalācijai rūpnieciskajos vadības paneļos
• Uzstādīšanai komercēku sadales skapjos
• Daudzlīmeņu ķēžu savienojumu organizēšanai ierobežotā telpā
• Lietojumam, kur nepieciešama Push-in savienojuma tehnoloģija vadiem no 0,2 mm² līdz 6 mm²

Kad var nebūt piemērots

Šis spaiļu bloks var nebūt piemērots lietojumam ar vadu šķērsgriezumiem, kas atrodas ārpus atbalstītā diapazona no 0,2 mm² līdz 6 mm² vai AWG 24 līdz 10. Tas nav paredzēts arī tiešai izmantošanai ārpus telpām bez atbilstoša aizsargkorpusa.

Galvenie parametri

• Savienojuma veids: Push-in savienojums
• Vada šķērsgriezums: 0,2 mm² līdz 6 mm²
• AWG diapazons: 24 līdz 10
• Platums: 6,2 mm
• Krāsa: Pelēka
• Montāžas veids: NS 35/7,5, NS 35/15

Kā lietot

Droši uzstādiet spaiļu bloku uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes korpusa iekšpusē. Sagatavojiet vadu, noņemot izolāciju līdz ieteicamajam garumam. Ievietojiet cieto vadu vai elastīgo vadu ar uzmavu tieši Push-in spailei paredzētajā vietā, līdz tas ir stingri nofiksēts. Lai nepieciešamības gadījumā atbrīvotu vadu, izmantojiet standarta instrumentu, nospiežot atbrīvošanas mehānismu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst diapazonam no 0,2 mm² līdz 6 mm²
• Pārbaudiet saderību ar standarta NS 35 DIN sliedēm
• Novērtējiet brīvo vietu vadības skapī, ņemot vērā 6,2 mm platumu

Lietošanas ieteikumi: Vienmēr atvienojiet elektrosistēmu no strāvas avota pirms spaiļu bloku uzstādīšanas, modificēšanas vai apkopes. Pārliecinieties, ka visi vadi ir precīzi atstripēti un pilnībā ievietoti, lai sagrožotu drošu un uzticamu kontaktu.
