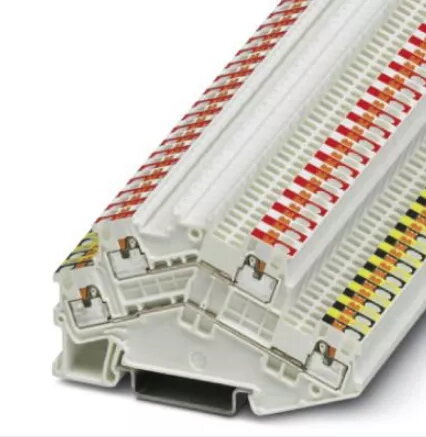

Phoenix 3214663 PTTBS 1,5/S-KNX Divlīmeņu spailes bloks balts

Phoenix 3214663 PTTBS 1,5/S-KNX divu līmeņu spaile baltā krāsā ir īpaši izstrādāta elektroinstalācijām un KNX automatizācijas sistēmām. Tā nodrošina uzticamu un pārskatāmu vadu savienošanas risinājumu mūsdienu ēku vadības un rūpniecības lietojumiem. Pateicoties kompaktajam divu līmeņu dizainam un inovatīvajai Push-in savienojuma tehnoloģijai, šī spaile nodrošina drošu vadu kontaktu, vienlaikus optimizējot vietu sadales skapjos un vadības paneļos.

Priekšrocības

Divu līmeņu arhitektūra būtiski palīdz palielināt instalācijas blīvumu elektriskajos korpusos, ļaujot veikt vairāk savienojumu ierobežotā fiziskajā telpā. Progresīvā Push-in savienojuma tehnoloģija nodrošina ātru un bezinstrumentu cieto vai lokano vadu ar uzgaļiem pievienošanu, kas ievērojami samazina uzstādīšanas laiku. Specifiskais krāsojums, kas pielāgots KNX lietojumiem, novērš kļūdas elektroinstalācijā un nodrošina skaidru shēmu identificēšanu. Izturīgā konstrukcija garantē ilgtermiņa elektrisko un mehānisko stabilitāti prasīgos ekspluatācijas apstākļos.

Piemērots

• KNX kopnes ēku instalācijām un automatizācijas sistēmām
• Elektriskajiem sadales skapjiem un vadības paneļiem
• Rūpnieiskiem un komerciāliem elektroinstalācijas projektiem ar ierobežotu vietu
• Vienmīslas un daudzmīslas vadu savienošanai līdz 1,5 mm²

Kad var nebūt piemērots

Šī spaile nav paredzēta lielas jaudas rūpniecisko dzinēju pieslēgšanai vai lietojumiem, kur nepieciešams vadu šķērsgriezums, kas lielāks par 1,5 mm². Tā ir īpaši optimizēta vadības, datu kopnes un zemsprieguma instalācijām, nevis jaudas sadales tīkliem.

Galvenie parametri

• Divu līmeņu spailes konstrukcija
• Nominālais spriegums: 500V
• Nominālā strāva: 16A
• Pievienošanas metode: Push-in savienojums
• Vada šķērsgriezums: no 0,14 mm² līdz 1,5 mm²
• AWG diapazons: no 26 līdz 14
• Platums: 7 mm
• Krāsa: Balta
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes

Kā lietot

Lai uzstādītu spaili, droši uzspiediet to uz saderīgas NS 35 DIN sliedes sadales skapja iekšpusē. Noņemiet izolāciju no vadītāja atbilstoši norādītajam garumam un ievietojiet cieto vadu vai lokano vadu ar uzgali tieši Push-in atverē līdz galam. Lai atvienotu vadu, nospiediet integrēto pogu, izmantojot piemērotu instrumentu. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi savienojumi ir pareizi sakārtoti un nostiprināti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vadītāja šķērsgriezums atbilst diapazonam no 0,14 mm² līdz 1,5 mm²
• Pārbaudiet pieejamo vietu uz DIN sliedes, lai tā atbilstu spailes platumam 7 mm
• Apstipriniet saderību ar standarta NS 35/7,5 vai NS 35/15 montāžas sliedēm
• Pārliecinieties, ka sprieguma (500V) un strāvas (16A) rādītāji atbilst jūsu sistēmas prasībām

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi no elektriskās ķēdes pirms spailju uzstādīšanas vai apkopes veikšanas. Pārliecinieties, ka vadu izolācija ir noņemta pareizi un vadi ir pilnībā ievietoti spailēs, lai nodrošinātu drošu kontaktu un novērstu elektriskos traucējumus.
