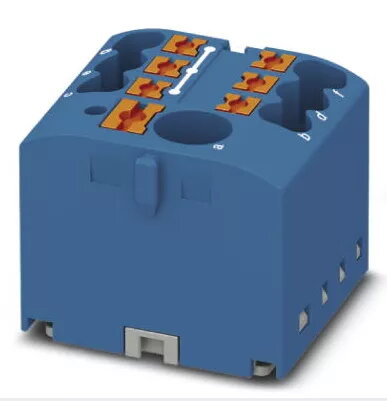

PHOENIX PTFIX 6/6X2,5 BU Zils Spaiļu bloks Sadales bloks

PHOENIX PTFIX 6/6X2,5 BU zilā spaiļu bloka sadales bloks ir profesionāls sadales bloks, kas paredzēts efektīvai elektroinstalācijai un drošai kabeļu pārvaldībai. Pateicoties uzticamajai Push-in savienojuma tehnoloģijai, šis komponentu elements nodrošina ātru uzstādīšanu un stabilu kontaktu dažādās rūpnieciskajās un komerciālajās elektrosistēmās.

Priekšrocības

Šis sadales bloks nodrošina ievērojamu laika ietaupījumu elektriskās instalācijas laikā, pateicoties uzlabotajai Push-in savienojuma tehnoloģijai, kas ļauj ievietot cietos vadus un vadus ar uzgaļiem tieši bez instrumentiem. Tā kompaktais dizains optimizē telpu vadības skapjos un sadales kārbās. Zilā krāsa palīdz skaidri identificēt shēmas, atbalstot sakārtotus undrošus elektriskos izvietojumus. Izgatavots no izturīgiem materiāliem, tas saglabā nemainīgu elektrisko veiktspēju standarta darba apstākļos un nodrošina pret vibrāciju izturīgu kontaktu ilgtermiņa uzticamībai.

Piemērots

• Elektroinstalācijai rūpnieciskajos vadības paneļos
• Komerciālo ēku elektroinstalācijām
• Jaudas sadalei automatizācijas sistēmās
• Spaiļu savienojumu organizēšanai vadības skapjos

Kad produkts var nebūt piemērots

Šis spaiļu bloks nav paredzēts tiešai lietošanai ārpus telpām bez atbilstoša pret laikapstākļiem aizsargāta korpusa. Tas nav piemērots arī kabeļu šķērsgriezumiem, kas pārsniedz norādītos tehniskos ierobežojumus, vai lietojumiem, kam nepieciešams augstāks sprieguma un strāvas nomināls.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Vada šķērsgriezums: 0,14 mm² līdz 4 mm²
• AWG diapazons: 26 līdz 12
• Platums: 25,2 mm
• Augstums: 21,2 mm
• Krāsa: Zila
• Montāžas veids: Uzspraušanai uz DIN sliedes adaptera

Kā lietot

Lai izmantotu sadales bloku, sagatavojiet vadītāju, nepieciešamības gadījumā noņemot izolāciju līdz ieteicamajam garumam. Masīviem vadiem vai daudzdzīslu vadiem ar uzgaļiem iespiediet vadītāju tieši spaiļu vietā, līdz tas ir cieši nostiprināts. Lai atbrīvotu vadu, nospiediet atbrīvošanas pogu, izmantojot standarta instrumentu, un izvelciet vadītāju. Pirms sprieguma padeves ieslēgšanas pārliecinieties, ka bloks ir droši uzsprausts uz saderīga DIN sliedes adaptera piemērotā korpusā.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka sprieguma un strāvas nomināli atbilst jūsu elektrosistēmas prasībām
• Pārbaudiet, vai vadu šķērsgriezumi un AWG izmēri atbilst jūsu instalācijas specifikācijām
• Pārliecinieties par saderību ar jūsu esošajiem DIN sliedes montāžas piederumiem
• Apstipriniet, ka zilā krāsa atbilst jūsu shēmas krāsu kodēšanas standartiem

Vienmēr atvienojiet strāvas padevi pirms elektrisko komponentu uzstādīšanas vai apkopes, un nodrošiniet, ka visus elektroinstalācijas darbus veic kvalificēts personāls saskaņā ar vietējiem elektrodrošības noteikumiem.
