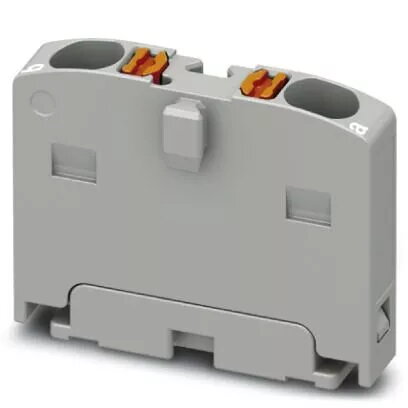

Phoenix Contact 1045923 spaiļu bloka piederums, 2-pozīciju sadales bloks, 1.5 mm²

Phoenix Contact 1045923 ir profesionālas klases sadales bloks, kas izstrādāts efektīvai strāvas sadalei rūpnieciskajās elektriskajās instalācijās. Šis kompaktais 2 pozīciju spaiļu bloks ir paredzēts vadu savienojumu sakārtošanai vadības skapjos un automatizācijas sistēmās, nodrošinot uzticamu savienojuma punktu elektriskajām ķēdēm. Tā izturīgā konstrukcija un precīzā inženierija nodrošina ilgtermiņa stabilitāti un veiktspēju prasīgos apstākļos.

Priekšrocības

Šis sadales bloks izmanto progresīvu push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentu palīdzības. Kompaktais dizains maksimāli palielina vietu blīvi aprīkotos vadības paneļos, savukārt augstas kvalitātes materiāli nodrošina lielisku elektrovadītspēju un mehānisko izturību. Standartizētā pelēkā krāsu kodēšana palīdz organizēt sarežģītas vadu sistēmas, nodrošinot skaidru identifikāciju un apkopes efektivitāti.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Automatizācijas un vadības sistēmām
• Strāvas sadalei elektriskajos paneļos
• Modulārām elektriskajām instalācijām

Šis komponents var nebūt piemērots lietojumiem, kuros nepieciešama lielāka jaudas sadale, nekā pieļauj 17,5 A strāvas nomināls, vai vidēm, kas pakļautas ekstremāliem ķīmiskiem vai termiskiem apstākļiem, kuri pārsniedz norādītās materiālu pielaides. Tas arī nav paredzēts tiešam savienojumam ar augstsprieguma tīkliem bez atbilstoša aizsargkorpusa un drošības pasākumiem.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 2
• Šķērsgriezuma diapazons: 0,14 mm² – 2,5 mm²
• AWG diapazons: 26 – 14
• Platums: 4,2 mm
• Augstums: 17,7 mm
• Montāžas veids: uz DIN sliedes adaptera
• Krāsa: pelēka

Kā lietot

Lai uzstādītu sadales bloku, uzspiediet to uz saderīga DIN sliedes adaptera jūsu skapī. Pēc uzstādīšanas noņemiet izolāciju no vadiem atbilstošā garumā un ievietojiet tos tieši push-in savienojuma punktos. Iekšējais atsperes mehānisms automātiski nostiprina vadu, nodrošinot gāzes necaurlaidīgu un pret vibrācijām izturīgu savienojumu. Lai atbrīvotu vadu, izmantojiet standarta skrūvgriezi, lai aktivizētu atbrīvošanas mehānismu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 17,5 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai DIN sliedes adapteris ir saderīgs ar jūsu esošo montāžas sistēmu.
• Pārliecinieties, ka vadu šķērsgriezums atbilst 0,14 mm² – 2,5 mm² diapazonam.
• Pārbaudiet brīvās vietas pieejamību vadības skapī 4,2 mm platam blokam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet atbilstošus vadu uzgaļus daudzdzīslu vadiem, lai nodrošinātu optimālu kontakta kvalitāti un ilgtermiņa uzticamību vidēs ar augstu vibrācijas līmeni.
