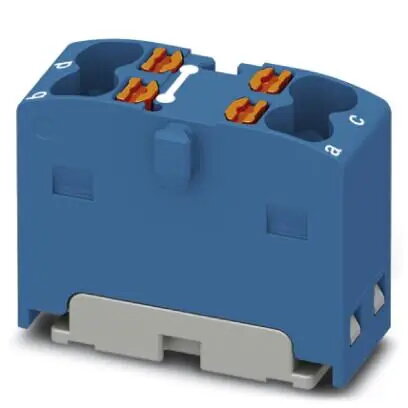

Phoenix Contact 1046610 sadales bloks, 4-vietīgs, zils, 30 gabali

Phoenix Contact 1046610 ir augstas kvalitātes 4-virzienu sadales bloks, kas paredzēts efektīvai elektrisko vadu un signālu sadalei rūpnieciskajā vidē. Šis kompaktais spaiļu bloks nodrošina sakārtotu un drošu elektrisko instalāciju, piedāvājot uzticamu risinājumu potenciālu sadalei vadības paneļos un automatizācijas sistēmās. Katra vienība ir izstrādāta, domājot par izturību un lietošanas ērtumu, nodrošinot stabilu darbību prasīgos tehniskos apstākļos.

Priekšrocības

Šis sadales bloks piedāvā ievērojamas vietas taupīšanas priekšrocības, pateicoties tā kompaktajam mikro dizainam, kas padara to ideāli piemērotu instalācijām, kur paneļa vieta ir ierobežota. Push-in savienojuma tehnoloģija ļauj veikt ātru un instrumentus neprasošu vadu pievienošanu, kas uzlabo uzstādīšanas efektivitāti. Turklāt blokam ir integrētas testa atveres katrā spaiļu punktā, kas nodrošina ērtu diagnostiku bez vadu atvienošanas. Iespēja savienot vairākus blokus kopā, izmantojot vadītāja šahtu, nodrošina papildu elastību sarežģītām elektroinstalācijas konfigurācijām, savukārt skaidrā marķēšanas sistēma nodrošina, ka visi spaiļu punkti paliek viegli identificējami.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Automatizācijas un robotikas sistēmām
• Elektrības sadales skapjiem
• Signālu pārvaldībai modulārajās iekārtās

Kad tas var nebūt piemērots

Šis sadales bloks ir paredzēts noteiktam šķērsgriezuma diapazonam un var nebūt piemērots lietojumiem, kuros nepieciešami jaudīgi barošanas kabeļi, kas pārsniedz 2,5 mm². Tas arī nav paredzēts lietošanai vidē ar pārmērīgu vibrāciju vai augstu mitruma līmeni, ja vien tas nav ievietots atbilstošā aizsargkorpusā.

Galvenās specifikācijas

• Savienojumu skaits: 4
• Savienojuma metode: Push-in savienojums
• Nominālais spriegums: 450 V
• Nominālā strāva: 17,5 A
• Šķērsgriezuma diapazons: 0,14 mm² – 2,5 mm² (AWG 26 – 14)
• Izmēri: 8,3 mm platums, 17,7 mm augstums
• Svars: 3,64 g (viena vienība)
• Krāsa: Zila

Kā lietot

Lai uzstādītu sadales bloku, uzspiediet to uz saderīga DIN sliedes adaptera vai piestipriniet tieši, izmantojot atloku pārsegus. Ievietojiet notīrītos vadus push-in savienojuma punktos, līdz tie ir droši nostiprināti. Ja ir nepieciešama papildu sadales jauda, varat savienot vairākus blokus kopā, izmantojot norādīto vadītāja šahtu un atbilstošus spraudņu tiltiņus. Pirms sistēmas ieslēgšanas pārliecinieties, ka visi savienojumi ir pārbaudīti un elektroinstalācija atbilst vietējiem elektrības standartiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst 0,14 mm² – 2,5 mm² diapazonam.
• Pārliecinieties, ka DIN sliedes adapteris vai montāžas piederumi ir saderīgi ar jūsu skapja izkārtojumu.
• Pārbaudiet, vai 450 V un 17,5 A parametri atbilst jūsu elektriskās ķēdes prasībām.
• Apstipriniet nepieciešamo daudzumu, jo šajā iepakojumā ir 30 vienības.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr izmantojiet pareizo vadu izolācijas noņemšanas garumu un pārliecinieties, ka vadītāji ir pilnībā ievietoti push-in spailēs. Regulāri pārbaudiet spaiļu punktus kārtējās apkopes laikā, lai pārliecinātos, ka savienojumi paliek droši un bez netīrumiem.
