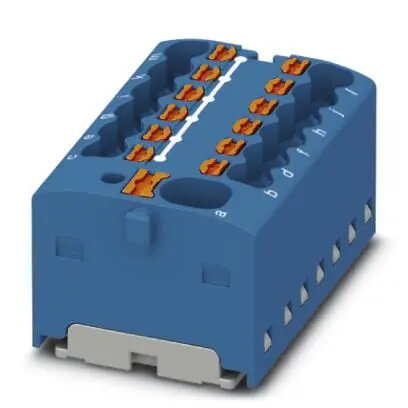

Phoenix Contact PTFIX 4/12X1,5 sadales bloks, zils, 20 gabali

Phoenix Contact PTFIX 4/12X1,5 sadales bloks ir profesionālas kvalitātes komponents, kas paredzēts efektīvai elektroinstalācijai un strāvas sadalei rūpnieciskā vidē. Šajā komplektā ietilpst 20 zili spaiļu bloki, nodrošinot uzticamu un organizētu risinājumu vadības skapjiem un sarežģītām elektroinstalācijām. Izstrādāti izturībai un ērtai lietošanai, šie bloki nodrošina drošus savienojumus dažādās automatizācijas un jaudas pārvaldības sistēmās.

Priekšrocības

Šie sadales bloki izmanto progresīvu Push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez papildu instrumentiem. Kompaktā konstrukcija nodrošina augstu vadu blīvumu vadības skapjos, savukārt izturīgā uzbūve garantē ilgtermiņa uzticamību pat prasīgos rūpnieciskos apstākļos. Zilā krāsu kodēšana palīdz skaidri identificēt ķēdes, palīdzot uzturēt organizētu un drošu elektrisko infrastruktūru.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei automatizācijas sistēmās
• Elektroinstalācijām, kur nepieciešama organizēta spaiļu pārvaldība
• Lietojumiem, kur būtiska ir vietas taupīšana un augsts vadu blīvums

Kad var nebūt piemērots

Šis sadales bloks nav paredzēts lietošanai ar lielu strāvu, kas pārsniedz nominālos 17,5 A, vai spriegumu virs 450 V. Tas arī nav piemērots videi, kurā nepieciešami specializēti sprādziendroši vai augstas IP klases korpusi bez papildu aizsargapvalka.

Galvenās specifikācijas

• Savienojuma veids: Push-in savienojums
• Savienojumu skaits: 13
• Nominālais spriegums: 450 V
• Nominālā strāva: 17,5 A
• Vada šķērsgriezums: no 0,14 mm² līdz 2,5 mm² (AWG 26-14)
• Izmēri: platums 31,4 mm, augstums 17,7 mm
• Krāsa: zila
• Montāžas veids: uzklikšķināms uz DIN sliedes adaptera

Kā lietot

Lai izmantotu PTFIX 4/12X1,5, vispirms uzstādiet bloku uz saderīga DIN sliedes adaptera. Kad tas ir nostiprināts, noņemiet izolāciju no vadiem atbilstoši norādītajam šķērsgriezuma diapazonam. Ievietojiet vadu tieši Push-in savienojuma punktā, līdz tas ir stingri nostiprināts. Atsperu mehānisms automātiski nofiksē vadu, nodrošinot gāzes necaurlaidīgu un pret vibrācijām izturīgu savienojumu. Lai izņemtu vai noregulētu vadu, izmantojiet standarta skrūvgriezi, lai aktivizētu atbrīvošanas mehānismu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 17,5 A robežu
• Pārbaudiet, vai vada šķērsgriezums atbilst 0,14 mm² līdz 2,5 mm² diapazonam
• Apstipriniet saderību ar jūsu esošo DIN sliedes montāžas sistēmu
• Pārbaudiet, vai zilā krāsa atbilst jūsu specifiskajām ķēdes identifikācijas prasībām

Lietošanas ieteikumi: Pirms jebkādu elektroinstalācijas darbu veikšanas vienmēr pārliecinieties, ka strāvas padeve ir atslēgta. Izmantojiet piemērotus vadu izolācijas noņemšanas instrumentus, lai nesabojātu vada dzīslas, un pārbaudiet, vai katrs savienojums ir pilnībā ievietots, lai uzturētu optimālu elektrisko kontaktu.
