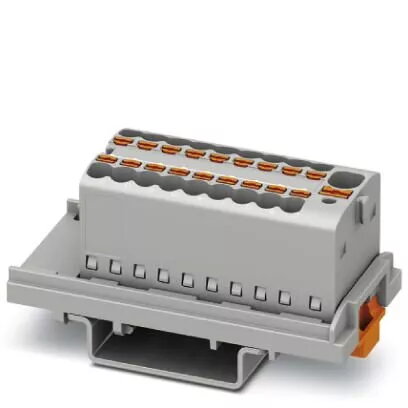

Phoenix Contact PTFIX 4/18X1,5-NS35 sadales bloks, pelēks, 20 gabali

Phoenix Contact PTFIX 4/18X1,5-NS35 ir profesionāls sadales bloks, kas paredzēts efektīvai elektroinstalācijai un strāvas sadalei. Šis pelēkais spaiļu bloka piederums ir izstrādāts integrācijai rūpnieciskajos vadības skapjos un modulārās elektriskajās sistēmās, nodrošinot sakārtotu kabeļu pārvaldību un uzticamus savienojumus. Katra vienība ir veidota tā, lai atbalstītu augsta blīvuma elektroinstalācijas prasības, nodrošinot, ka sarežģītas elektriskās instalācijas paliek kārtīgas un funkcionālas.

Priekšrocības

Šis sadales bloks izmanto uzlabotu Push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentiem. Kompaktais dizains optimizē vietu vadības paneļos, savukārt izturīgā konstrukcija nodrošina ilgtermiņa darbības stabilitāti. Nodrošinot standartizētu saskarni strāvas sadalei, tas samazina vaļīgu savienojumu risku un uzlabo elektrisko ķēžu vispārējo drošību un uzticamību prasīgos rūpnieciskos apstākļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Modulārām elektrības sadales sistēmām
• Automatizācijas un vadības inženierijas projektiem
• Augsta blīvuma signālu un strāvas sadalei

Kad tas var nebūt piemērots

Šis produkts nav paredzēts lietošanai vidēs, kas pārsniedz tā norādītos sprieguma vai strāvas rādītājus, jo tas var izraisīt komponentu atteici vai drošības apdraudējumus. Tas arī nav piemērots lietojumiem, kuros nepieciešams tiešs savienojums ar vadītājiem, kas atrodas ārpus norādītā šķērsgriezuma diapazona no 0,14 mm² līdz 2,5 mm².

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,14 mm² - 2,5 mm² (AWG 26 - 14)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Platums: 21,6 mm
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu sadales bloku, droši uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Pēc uzstādīšanas sagatavojiet vadus, noņemot izolāciju nepieciešamajā garumā. Ievietojiet cietos vai ar uzgaļiem aprīkotos elastīgos vadus tieši Push-in savienojuma punktos, līdz tie ir pilnībā ievietoti. Iekšējais atsperes mehānisms automātiski nostiprina vadu, nodrošinot gāzblīvu un pret vibrācijām izturīgu savienojumu bez papildu instrumentiem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai DIN sliedes tips jūsu skapī atbilst NS 35 montāžas standartam.
• Pārbaudiet, vai kopējā strāvas slodze nepārsniedz 17,5 A.
• Pārliecinieties, vai vadu izmēri atbilst 0,14 mm² līdz 2,5 mm² diapazonam.
• Apstipriniet nepieciešamo savienojuma punktu skaitu jūsu konkrētajam elektroinstalācijas izkārtojumam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu optimālu veiktspēju.
