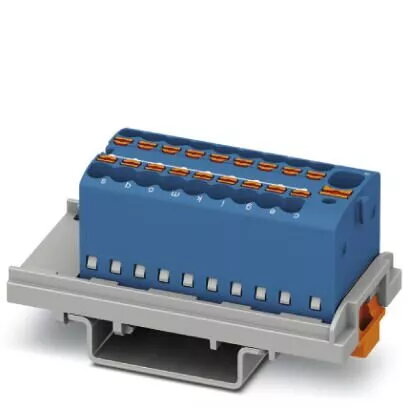

Phoenix Contact 1047455 sadales bloks PTFIX 4/18X1,5-NS35 zils

Phoenix Contact PTFIX 4/18X1,5-NS35 sadales bloks ir profesionālas klases komponents, kas izstrādāts efektīvai elektroenerģijas sadalei un signālu pārvaldībai rūpnieciskajā vidē. Šis zilais spaiļu bloks ir optimizēts uzstādīšanai uz DIN sliedes, nodrošinot organizētu un drošu savienojumu punktu vadības skapjos un modulārās elektriskās sistēmās.

Priekšrocības

Šis sadales bloks izmanto uzlabotu push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentu palīdzības. Kompaktais dizains optimizē vietu vadības paneļos, savukārt standartizētā DIN sliedes montāža nodrošina saderību ar izplatītu rūpniecisko infrastruktūru. Augstas kvalitātes konstrukcija nodrošina ilgtermiņa izturību un stabilu elektrisko veiktspēju pat prasīgos ekspluatācijas apstākļos.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Modulārām elektriskās sadales sistēmām
• Automatizācijas un vadības skapju elektroinstalācijai
• Strāvas padeves sadalei

Šis izstrādājums var nebūt piemērots lietojumiem, kuros nepieciešama jaudas sadale, kas pārsniedz 17,5 A, vai vidēm, kur vadītāja šķērsgriezums pārsniedz 2,5 mm². Tas nav paredzēts tiešai izmantošanai ārpus telpām bez aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezums: 0,14 mm² līdz 2,5 mm²
• AWG diapazons: 26 līdz 14
• Platums: 21,6 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Krāsa: zila

Lai izmantotu sadales bloku, uzspiediet ierīci uz standarta NS 35 DIN sliedes. Noņemiet izolāciju no vadiem atbilstoši norādītajām šķērsgriezuma prasībām un ievietojiet tos tieši push-in spailēs, līdz tie ir stingri nostiprināti. Push-in mehānisms nodrošina gāzes necaurlaidīgu un pret vibrācijām izturīgu savienojumu bez nepieciešamības pēc manuālas skrūvju pievilkšanas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 17,5 A robežu.
• Pārbaudiet, vai vadītāja šķērsgriezums atbilst 0,14 mm² līdz 2,5 mm² diapazonam.
• Apstipriniet, ka jūsu montāžas vieta atbilst 21,6 mm bloka platumam.
• Pārbaudiet, vai jūsu DIN sliedes sistēma ir saderīga ar NS 35 standartiem.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāva ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet piemērotus vadu noņemšanas instrumentus, lai novērstu vadītāja dzīslu bojājumus, un pārbaudiet, vai katrs savienojums ir pilnībā ievietots, lai saglabātu elektrisko integritāti.
