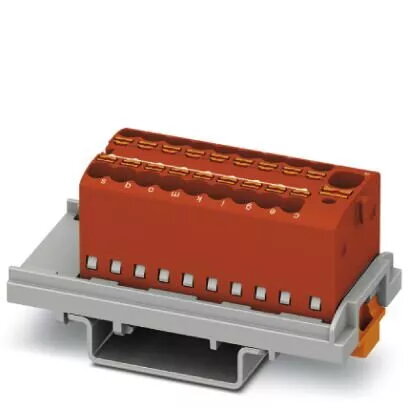

Phoenix Contact 1047456 sadales bloks PTFIX 4/18X1,5-NS35 sarkans

Phoenix Contact PTFIX 4/18X1,5-NS35 sadales bloks ir profesionāls komponents, kas paredzēts efektīvai elektroinstalācijai un signālu sadalei rūpnieciskās vidēs. Tas ir izstrādāts montāžai uz standarta DIN sliedēm, nodrošinot kompaktu un uzticamu savienojumu vadības skapjos. Sarkanā krāsa ļauj ātri vizuāli identificēt ķēdes, kas ir būtiski sarežģītu elektrisko sistēmu uzturēšanai un drošai apkalpošanai.

Priekšrocības

Šis sadales bloks izmanto uzlabotu push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentu izmantošanas. Kompaktais dizains maksimāli palielina vietas efektivitāti blīvi aprīkotos vadības paneļos, savukārt izturīgā konstrukcija nodrošina ilgstošu darbību. Centralizēts signālu sadales punkts vienkāršo ķēžu arhitektūru un uzlabo instalācijas pārskatāmību, samazinot kļūdu risku.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Signālu sadalei automatizācijas sistēmās
• Barošanas sadalei sensoriem un izpildmehānismiem
• Organizētām elektriskajām instalācijām ar skaidru krāsu kodējumu

Šis sadales bloks var nebūt piemērots lieljaudas lietojumiem, kas pārsniedz 17,5 A nominālo strāvu, vai vidēm, kur spriegums pārsniedz 500 V. Tas nav paredzēts tiešai izmantošanai ārpus telpām bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,14 mm² – 2,5 mm²
• AWG diapazons: 26 – 14
• Platums: 21,6 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: sarkana

Kā lietot

Lai uzstādītu sadales bloku, uzspiediet to tieši uz standarta NS 35 DIN sliedes. Noņemiet izolāciju no vadiem atbilstoši norādītajām šķērsgriezuma prasībām un ievietojiet tos tieši push-in savienojuma punktos. Iekšējais atsperes mehānisms automātiski nostiprina vadu, nodrošinot gāzes necaurlaidīgu un pret vibrācijām izturīgu savienojumu. Lai atbrīvotu vadu, izmantojiet piemērotu instrumentu, lai iedarbinātu atbrīvošanas mehānismu spailes punktā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze jūsu ķēdē nepārsniedz 17,5 A robežu.
• Pārbaudiet, vai jūsu DIN sliede ir saderīga ar NS 35 standartiem.
• Pārliecinieties, ka vadu šķērsgriezums atbilst 0,14 mm² – 2,5 mm² diapazonam.
• Apstipriniet, ka sarkanā krāsa atbilst jūsu objekta elektroinstalācijas standartiem.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadi ir atlobīti pareizajā garumā un pilnībā ievietoti spailēs. Vidēs ar augstu vibrācijas līmeni regulāri pārbaudiet savienojumu integritāti.
