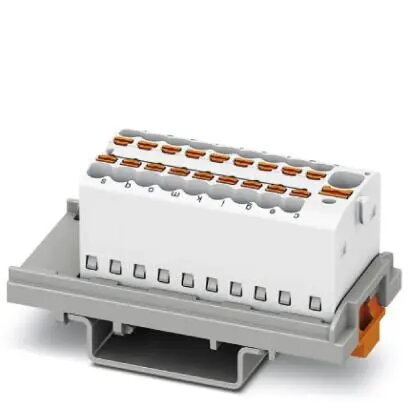

Phoenix Contact 1047461 PTFIX sadales bloks, 18x1.5 mm², montāža uz DIN sliedes, balts, 20 gab.

Phoenix Contact 1047461 PTFIX sadales bloks ir profesionāls komponents, kas izstrādāts efektīvai un organizētai elektroinstalācijai rūpnieciskā vidē. Šajā komplektā ietilpst 20 balti spaiļu bloki, katrs ar 18 savienojuma punktiem, kas paredzēti 1,5 mm² vadītājiem. Šie bloki ir īpaši izstrādāti, lai nodrošinātu uzticamu strāvas sadali kompaktos vadības skapjos un automatizācijas sistēmās, garantējot kārtīgu un funkcionālu elektrisko izkārtojumu.

Priekšrocības

Šī sadales bloka galvenā priekšrocība ir tā ļoti kompaktais dizains, kas ļauj ievērojami ietaupīt vietu blīvi aprīkotos elektriskajos skapjos. Push-in savienojuma tehnoloģijas integrācija nodrošina ātru un instrumentus neprasošu vadu pievienošanu, samazinot uzstādīšanas laiku, vienlaikus saglabājot drošu elektrisko kontaktu. Turklāt pārbaudes atveru iekļaušana katrā spaiļu punktā vienkāršo apkopes un traucējummeklēšanas procesus. Skaidrā marķēšanas sistēma uz katra spaiļu punkta nodrošina, ka elektroinstalācija paliek sakārtota un viegli identificējama, savukārt elastīgās montāžas iespējas ļauj uzstādīt blokus uz standarta DIN sliedēm, nodrošinot daudzpusību dažādām skapju konfigurācijām.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Automatizācijas un vadības sistēmām
• Strāvas sadalei kompaktos elektriskajos skapjos
• Modulārām elektroinstalācijām, kurām nepieciešami organizēti savienojumi

Šis sadales bloks var nebūt piemērots lietojumiem, kas saistīti ar lieljaudas ķēdēm, kuras pārsniedz 17,5 A nominālo strāvu, vai spriegumu, kas augstāks par 500 V. Tas arī nav paredzēts lietošanai vidē ar pārmērīgu vibrāciju vai kodīgiem elementiem, ja vien tas nav ievietots atbilstošā aizsargkorpusā.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 18
• Vadītāja šķērsgriezums: 0,14 mm² līdz 2,5 mm²
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Platums: 21,6 mm
• Krāsa: balta

Kā lietot

Lai izmantotu Phoenix Contact PTFIX sadales bloku, vispirms pārliecinieties, ka DIN sliede ir droši uzstādīta jūsu vadības skapī. Uzspiediet bloku uz NS 35 sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadītājiem atbilstoši norādītajam šķērsgriezuma diapazonam un ievietojiet tos tieši push-in spaiļu punktos. Savienojuma izveidei nav nepieciešami īpaši instrumenti. Pārbaudes nolūkos ievietojiet standarta testa zondi tam paredzētajā pārbaudes atverē, kas atrodas pie katra spaiļu punkta.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai 17,5 A strāvas nomināls ir pietiekams jūsu konkrētās ķēdes prasībām.
• Pārliecinieties, vai 1,5 mm² ietilpība atbilst izmantoto vadu izmēram.
• Pārbaudiet pieejamo vietu uz DIN sliedes, lai ievietotu 21,6 mm plato bloku.
• Apstipriniet, ka darbības vide nepārsniedz noteiktos sprieguma ierobežojumus.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadītāji ir notīrīti pareizajā garumā un pilnībā ievietoti push-in spailēs. Regulāri pārbaudiet savienojumus kārtējās apkopes laikā, lai pārliecinātos, ka tie paliek droši un brīvi no netīrumiem.
