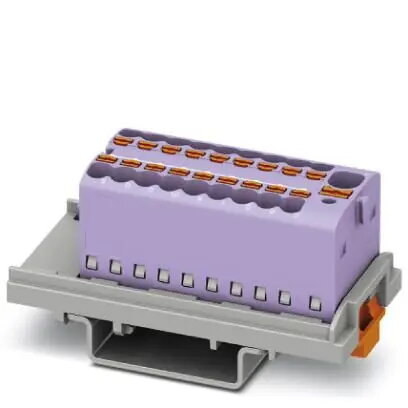

Phoenix Contact 1047462 PTFIX sadales bloks 4/18X1.5-NS35 violets

Phoenix Contact PTFIX 4/18X1.5-NS35 sadales bloks violetā krāsā ir augstas kvalitātes elektriskais komponents, kas paredzēts efektīvai strāvas sadalei rūpnieciskajā vidē. Šis bloks nodrošina uzticamu savienojumu vadības paneļos un automatizācijas sistēmās, piedāvājot kompaktu un sakārtotu risinājumu sarežģītām elektroinstalācijas prasībām. Tas ir optimizēts ērtai uzstādīšanai uz standarta NS35 DIN sliedēm.

Priekšrocības

Šis sadales bloks piedāvā būtiskas priekšrocības, galvenokārt pateicoties tā kompaktajam dizainam, kas ļauj ietaupīt vietu sadales skapjos. Integrētā Push-in savienojuma tehnoloģija nodrošina ātru un drošu vadu pievienošanu bez speciālu instrumentu izmantošanas, tādējādi samazinot uzstādīšanas laiku. Turklāt testēšanas atveres katrā pieslēguma punktā atvieglo apkopi un diagnostiku, bet skaidrā marķēšanas sistēma nodrošina, ka visi savienojumi ir viegli identificējami turpmākajiem labojumiem.

Piemērots

• Rūpniecisko vadības paneļu elektroinstalācijai
• Automatizācijas un robotikas sistēmām
• Strāvas sadalei modulārajos elektriskajos skapjos
• Augsta blīvuma signālu un strāvas maršrutēšanai

Šis izstrādājums var nebūt piemērots lietojumiem, kur strāvas slodze pārsniedz 17,5 A nominālo strāvu, vai vidēm, kur vibrācija vai mehāniskā slodze pārsniedz standarta DIN sliedes montāžas specifikācijas. Tas arī nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums atrodas ārpus 0,14 mm² līdz 2,5 mm² diapazona.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Pieslēgumu skaits: 19
• Vadītāja šķērsgriezums: 0,14 mm² – 2,5 mm² (AWG 26 – 14)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Platums: 21,6 mm
• Krāsa: violeta

Uzstādīšana tiek veikta, uzspiežot bloku uz standarta NS35 DIN sliedes. Vadiem jābūt notīrītiem atbilstošā garumā un ievietotiem tieši Push-in spailēs līdz galam. Dizains nodrošina tūlītēju elektrisko kontaktu un drošu fiksāciju. Testēšanai standarta mērīšanas zondes var ievietot tam paredzētajās atverēs katrā spailes punktā, neatvienojot vadus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 17,5 A robežu.
• Pārbaudiet, vai vadu izmērs atbilst 0,14–2,5 mm² diapazonam.
• Apstipriniet, ka uzstādīšanas vide ir saderīga ar DIN sliedes montāžu.
• Pārbaudiet pieejamo vietu skapī, lai ievietotu 21,6 mm platu bloku.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas. Izmantojiet atbilstošus vadu tīrīšanas instrumentus, lai nesabojātu vadītāja dzīslas, un pārbaudiet, vai katrs vads ir pilnībā ievietots Push-in spailē, lai garantētu uzticamu elektrisko savienojumu.
