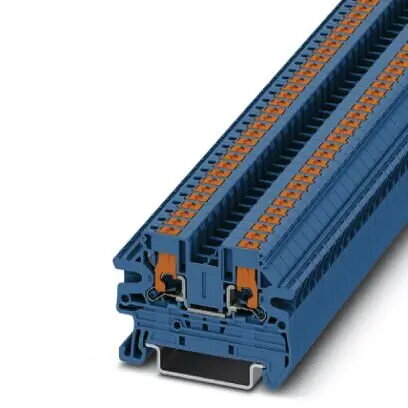

Phoenix Contact 1078962 PTV 2,5 spaiļu bloka piederums ar Push-in savienojumu, zils, 50 gab.

Phoenix Contact 1078962 PTV 2,5 ir augstas kvalitātes caurejošā spailes bloks, kas paredzēts drošu elektrisko savienojumu nodrošināšanai rūpnieciskajos vadības skapjos un automatizācijas sistēmās. Izmantojot progresīvo Push-in savienojuma tehnoloģiju, šis komponents ļauj ātri un bez instrumentiem ievietot vadītājus, ievērojami samazinot uzstādīšanas laiku. Zilās krāsas spailes bloks ir izstrādāts PTV 2,5 sērijai, nodrošinot nevainojamu integrāciju esošajās elektriskajās infrastruktūrās, vienlaikus saglabājot augstus drošības un veiktspējas standartus.

Priekšrocības

Šis spailes bloks piedāvā būtiskas priekšrocības elektrisko paneļu montāžā, galvenokārt pateicoties sānu vadītāja ievadei, kas nodrošina skaidru un organizētu vadu izvietojumu. Kompaktā konstrukcija ir īpaši optimizēta izmantošanai ierobežotā telpā, ļaujot veikt augsta blīvuma elektroinstalāciju, neapdraudot pieejamību. Kā daļa no CLIPLINE complete sistēmas, tas nodrošina modulāru elastību un konsekventu veiktspēju. Turklāt dubultā funkcionālā kanāla un papildu testa savienojuma punkta iekļaušana vienkāršo apkopes un diagnostikas procedūras, nodrošinot, ka testēšanu var veikt efektīvi nodošanas ekspluatācijā vai problēmu novēršanas laikā.

Piemērots

• Rūpniecisko vadības skapju montāžai
• Automatizācijas un procesu vadības sistēmām
• Elektriskajiem sadales paneļiem
• Projektiem, kuros nepieciešama augsta blīvuma elektroinstalācija ierobežotā telpā

Kad tas var nebūt piemērots

Šis spailes bloks ir paredzēts vadītājiem ar šķērsgriezumu no 0,14 mm² līdz 4 mm². Tas var nebūt piemērots lietojumiem, kuros izmanto jaudas kabeļus, kas pārsniedz šos izmērus, vai vidēm, kurās nepieciešami īpaši sprādziendrošības sertifikāti, kas nav iekļauti standarta PTV 2,5 specifikācijās.

Galvenās specifikācijas

• Savienojuma metode: Push-in savienojums
• Nominālais spriegums: 800 V
• Nominālā strāva: 24 A
• Šķērsgriezuma diapazons: 0,14 mm² - 4 mm² (AWG 26 - 12)
• Platums: 5,2 mm
• Augstums: 35,3 mm
• Montāžas veids: NS 35/7,5, NS 35/15
• Krāsa: zila
• Daudzums iepakojumā: 50 gabali

Kā lietot

Lai uzstādītu spailes bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Kad tas ir uzstādīts, ievietojiet notīrītu vadītāju tieši Push-in savienojuma punktā, līdz tas ir droši nofiksēts. Sānu ievades dizains ļauj viegli ievietot vadus pat tad, ja skapis ir blīvi piepildīts. Testēšanas nolūkos izmantojiet vai nu dubulto funkcionālo kanālu, vai īpašo testa savienojuma punktu, lai pārbaudītu ķēdes nepārtrauktību, izmantojot standarta testēšanas aprīkojumu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 0,14 mm² līdz 4 mm² diapazonam.
• Pārbaudiet, vai jūsu skapī esošā DIN sliede ir saderīga ar NS 35 standartiem.
• Apstipriniet kopējo savienojumu skaitu, kas nepieciešams jūsu konkrētajam ķēdes izkārtojumam.
• Pārbaudiet, vai zilā krāsu kodēšana atbilst jūsu projekta elektroinstalācijas standartiem.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pirms ievietošanas notīriet vadītājus līdz ražotāja ieteiktajam garumam. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu Push-in kontakta integritāti.
