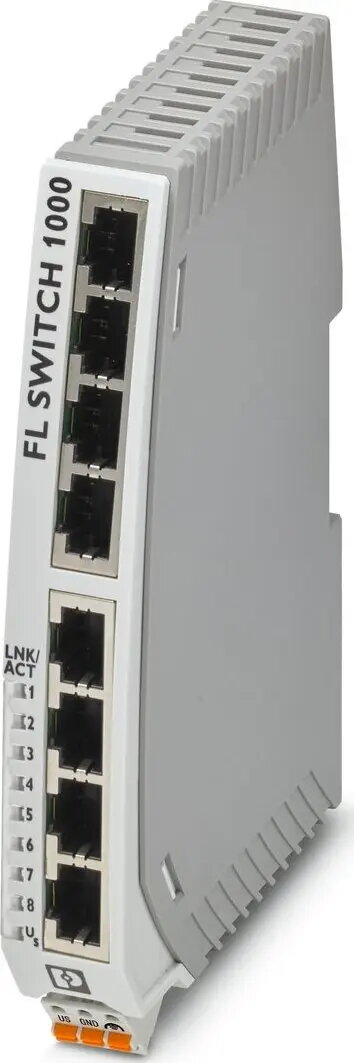

Tīkla slēdzis PHOENIX CONTACT FL Switch 1008N (1085256) — nevadāms 8‑portu industriālais Ethernet slēdzis

PHOENIX CONTACT FL Switch 1008N ir nevadāms industriālais Ethernet slēdzis ar astoņiem portiem, paredzēts vieglai tīkla paplašināšanai automatizācijas un vadības sistēmās. Kompakts ierīces dizains ar fiksētu konfigurāciju nodrošina astoņus 10/100 Mbps Ethernet portus, lai pieslēgtu PLC, HMI, I/O moduļus, sensorus un IP kameras. Ierīce paredzēta vienkāršai uzstādīšanai, uzticamai rāmi apstrādei un nepārtrauktai darbībai rūpnieciskās ražošanas, ēku automatizācijas un procesu vadības iekārtās.

Priekšrocības

FL Switch 1008N nodrošina plug-and-play darbību bez nepieciešamības konfigurēt ierīci, kas paātrina iekļaušanu tīklā. Izturīgā industriālā konstrukcija veicina stabilu datu pārsūtīšanu tipiskos skapju un iekārtu apstākļos. Mazie izmēri un saderība ar DIN sliedi ļauj taupīt vietu uzstādīšanas vietā, savukārt nevadāms režīms samazina administratīvo slogu un novērš konfigurācijas kļūdas, kas var rasties ar vadāmiem slēdžiem.

Piemērots

• Ethernet savienojumu paplašināšanai rūpnieciskās automatizācijas sistēmās
• PLC, HMI un I/O ierīču pieslēgšanai vadības skapjos
• Sensoriem un IP kamerām uzraudzībai un diagnostikai
• Ēku automatizācijas tīkliem, kur nepieciešams kompakts fiksētas konfigurācijas slēdzis

Galvenās specifikācijas

• Porti: 8 x 10/100 Mbps Ethernet porti (RJ45)
• Darbības režīms: Nevadāms slēdzis, plug-and-play
• Montāža: Kompakts korpuss DIN sliedei
• Datu apstrāde: Store-and-forward komutācija ar MAC adreses tabulu
• Barošana: Industriālas DC barošanas ieejas (tipiska plaša sprieguma diapazons)
• Darbības apstākļi: Paredzēts rūpnieciskām temperatūras un vibrācijas prasībām, piemērots skapjiem un iekārtām

Kā lietot

Uzstādiet FL Switch 1008N uz DIN sliedes vadības skapī vai uz montāžas paneļa, ievērojot drošības prasības. Pievienojiet industriālo pastāvīgā strāvas barošanu pie paredzētajām spaiļu vietām un pārbaudiet barošanas indikāciju. Savienojiet Ethernet kabeļus starp slēdzi un lauka ierīcēm — PLC, HMI, sensoriem vai kamerām. Slēdzis darbojas bez papildu konfigurācijas; pievienotās ierīces saņems link statusu un varēs apmainīties ar datiem izmantojot standarta Ethernet protokolus. Izmantojiet portu LED indikāciju, lai apstiprinātu pieslēgumu un veiktu pamata diagnostiku.

Lietošanas ieteikumi

Lietojiet ekranētas kabela pārus, ja pastāv elektromagnētiskās traucēšanas, un ievērojiet ieteicamos kabeļu garuma ierobežojumus 10/100 Mbps savienojumiem. Novietojiet slēdzi aizsargātā skapī, ja apkārtējā vide satur putekļus vai mitrumu, kas pārsniedz normālos iekštelpu rūpnieciskos apstākļus. Ja tīkls prasa VLAN, trafika prioritizāciju vai plašāku diagnostiku, izvērtējiet vadāmu slēdzi; vienkāršai un uzticamai ierīču savienojamībai FL Switch 1008N ir piemērots.
