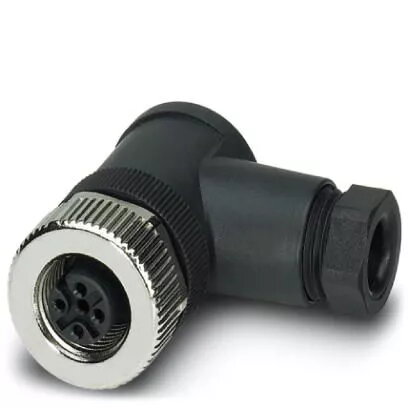

Phoenix Contact 1681143 M12 leņķveida sensoru savienotājs, 4-kontaktu, melns

Phoenix Contact 1681143 ir augstas kvalitātes M12 leņķveida sensoru savienotājs, kas paredzēts uzticamai rūpnieciskajai automatizācijai un signālu pārraidei. Šis 4 kontaktu savienotājs ar A-kodējumu izceļas ar izturīgu konstrukciju, nodrošinot stabilu savienojumu sensoriem un izpildmehānismiem prasīgos darba apstākļos. Pateicoties leņķveida formai, tas ir īpaši piemērots uzstādīšanai vietās ar ierobežotu telpu, vienlaikus saglabājot drošu un stabilu kontaktu.

Priekšrocības

Savienotājs piedāvā izcilu izturību, pateicoties augstas kvalitātes cinka lējuma uzgrieznim ar niķeļa pārklājumu, kas pasargā no korozijas un mehāniskās slodzes. Skrūvju savienojuma tehnoloģija ļauj veikt montāžu uz vietas bez nepieciešamības pēc specializētiem instrumentiem, atvieglojot ātru uzstādīšanu vai apkopi. Kompaktā leņķveida konstrukcija efektīvi pārvalda kabeļu izvietojumu šaurās vietās, samazinot spriegumu uz kabeli un savienojuma punktu. Integrētais Pg7 kabeļu blīvslēgs nodrošina drošu blīvējumu kabeļiem ar diametru no 4 mm līdz 6 mm, garantējot aizsardzību pret vides faktoriem.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Sensoru un izpildmehānismu kabeļu savienojumiem
• Signālu līniju montāžai uz vietas
• Lietojumiem, kur nepieciešami vietu taupoši leņķveida savienojumi

Kad tas var nebūt piemērots

Šis savienotājs nav paredzēts lietošanai ar kabeļiem, kuru diametrs neatbilst norādītajam 4 mm līdz 6 mm diapazonam, jo tas apdraudēs kabeļu blīvslēga hermētiskumu. Tas arī nav piemērots augstas jaudas elektrības sadales lietojumiem, jo ir izstrādāts īpaši signālu un zemsprieguma sensoru pārraidei.

Galvenās specifikācijas

• Savienotāja tips: M12, ligzda, leņķveida
• Kontaktu skaits: 4
• Kodējums: A-kodējums
• Savienojuma veids: Skrūvju savienojums
• Uzgriežņa materiāls: Cinka lējums, niķelēts
• Kabeļu blīvslēgs: Pg7
• Saderīgs kabeļa diametrs: no 4 mm līdz 6 mm

Kā lietot

Lai uzstādītu savienotāju, vispirms noņemiet kabeļa ārējo izolāciju, lai atsegtu vadus. Izvelciet kabeli caur Pg7 blīvslēgu un korpusa komponentiem. Pievienojiet atsevišķus vadus iekšējām skrūvju spailēm saskaņā ar elektroinstalācijas shēmu, pārliecinoties, ka katra skrūve ir cieši pievilkta, lai nodrošinātu stabilu elektrisko kontaktu. Pēc vadu pievienošanas samontējiet savienotāja korpusu un cieši pievelciet kabeļu blīvslēgu, lai nostiprinātu kabeli un nodrošinātu vides aizsardzības blīvējumu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kabeļa diametrs stingri atbilst 4 mm līdz 6 mm diapazonam.
• Pārbaudiet, vai M12 A-kodējuma saskarne ir saderīga ar jūsu esošajiem sensoru vai izpildmehānismu portiem.
• Apstipriniet, ka skrūvju savienojuma metode atbilst jūsu prasībām attiecībā uz montāžas ātrumu uz vietas.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un ilgmūžību, pārliecinieties, ka kabelis ir pareizi atbalstīts savienojuma punkta tuvumā, lai samazinātu mehānisko vibrāciju un spriegumu uz M12 saskarni. Regulāri pārbaudiet kabeļu blīvslēga hermētiskumu ikdienas apkopes laikā, lai saglabātu vides aizsardzības līmeni.
