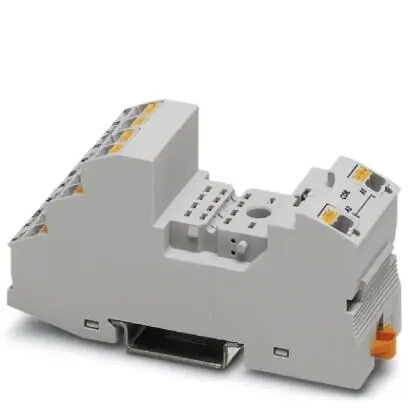

Phoenix Contact RIF-2-BPT/4X21 releja ligzda

Phoenix Contact RIF-2-BPT/4X21 releja ligzda ir augstas kvalitātes, profesionāla līmeņa komponents, kas izstrādāts drošu un uzticamu elektrisko savienojumu nodrošināšanai rūpnieciskās vadības sistēmās un automatizācijas skapjos. Šī releja pamatne ir izstrādāta izturībai un efektivitātei, kalpojot kā stabila saskarne saderīgiem rūpnieciskajiem relejiem, nodrošinot stabilu signāla pārraidi un vienkāršotu apkopi prasīgās elektriskās vidēs.

Priekšrocības

Šī releja ligzda ir aprīkota ar modernu Push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ātri un bez instrumentiem ievietot vadus. Dizains atbalsta ievades un slāpētāju moduļu integrāciju, piedāvājot elastību dažādām ķēdes aizsardzības prasībām. Tās kompaktā un izturīgā konstrukcija pelēkā krāsā ir optimizēta standarta DIN sliedes montāžai, padarot to par ideālu izvēli sakārtotiem un vietu taupošiem elektrisko paneļu izkārtojumiem.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Elektrisko skapju signālu sadalei
• Automatizācijas releju saskarnes lietojumiem
• Sistēmām, kurām nepieciešama bieža apkope vai ātra komponentu nomaiņa

Kad tas var nebūt piemērots

Šī ligzda ir īpaši izstrādāta lietošanai ar saderīgiem rūpnieciskajiem relejiem, kuriem ir 2 vai 4 PDT kontakti. Tā nav piemērota lietojumiem, kuros nepieciešamas citas kontaktu konfigurācijas, vai relejiem, kas neatbilst RIF-2 sērijas fiziskajai saskarnei.

Galvenās specifikācijas

• Savienojuma veids: Push-in savienojums
• Saderība: Rūpnieciskie releji ar 2 vai 4 PDT kontaktiem
• Montāža: NS 35/7.5 DIN sliede
• Krāsa: Pelēka
• Svars: 62.82 g
• Modulārais atbalsts: Iespēja pievienot ievades un slāpētāju moduļus

Kā lietot

Lai uzstādītu releja ligzdu, uzspiediet to uz standarta NS 35/7.5 DIN sliedes, līdz tā ir droši nofiksēta. Pievienojiet vadības un slodzes vadus tieši Push-in spailēs, ievietojot atbrīvotos vadītājus, līdz tie ir stingri nostiprināti. Ja nepieciešams, ievietojiet atbilstošo ievades vai slāpētāja moduli tam paredzētajā ligzdas slotā. Visbeidzot, ievietojiet saderīgo rūpniecisko releju ligzdas saskarnē, lai pabeigtu ķēdes savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai jūsu releja modelis ir saderīgs ar RIF-2 sērijas saskarni.
• Pārbaudiet, vai jūsu DIN sliedes tips atbilst NS 35/7.5 standartam.
• Pārbaudiet, vai jūsu konkrētajam lietojumam ir nepieciešami papildu ievades vai slāpētāju moduļi.
• Pārliecinieties, vai vada šķērsgriezums atbilst Push-in spaiļu specifikācijām.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāva ir atslēgta pirms releju uzstādīšanas vai nomaiņas ligzdā, lai novērstu elektriskās briesmas. Pārliecinieties, ka visi vadi ir pilnībā ievietoti Push-in spailēs, lai nodrošinātu drošu un uzticamu savienojumu.
