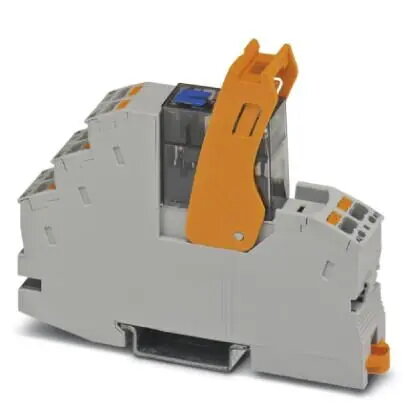

Phoenix Contact 2905291 RIF-1 releja modulis 24V DC 2 pārslēdzējkontakti

Phoenix Contact 2905291 RIF-1 releja modulis ir iepriekš samontēts rūpnieciskās komutācijas risinājums, kas paredzēts augstas veiktspējas automatizācijas sistēmām. Šī kompaktā ierīce apvieno releja pamatni, fiksācijas skavu un jaudas releju vienā gatavā komplektā. Tas ir izstrādāts uzticamībai, darbojas ar 24V līdzstrāvas spoli un ir aprīkots ar diviem pārslēdzējkontaktiem (2PDT), nodrošinot efektīvu signālu pārraidi un drošu ķēžu izolāciju vadības sistēmās.

Priekšrocības

Šis releja modulis piedāvā būtiskas operatīvās priekšrocības, pateicoties tā iepriekš samontētajam dizainam, kas ievērojami samazina uzstādīšanas laiku un atvieglo apkopes darbus. Push-in savienojuma tehnoloģija ļauj veikt ātru vadu pievienošanu bez instrumentiem, savukārt integrētais statusa LED indikators nodrošina tūlītēju vizuālu informāciju par releja stāvokli. Turklāt iebūvētā aizsargdiode pasargā jutīgo vadības elektroniku no sprieguma lēcieniem, bet manuālā testa poga ļauj ērti veikt sistēmas diagnostiku bez aktīviem ieejas signāliem.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Signālu pārraidei un elektrisko ķēžu izolācijai
• Elektrisko slodžu komutācijai vadības skapjos
• Diagnostikas un apkopes testiem automatizētos procesos

Kad tas var nebūt piemērots

Šis modulis ir īpaši paredzēts 24V līdzstrāvas vadības ķēdēm, un to nevajadzētu izmantot lietojumos, kuros nepieciešams cits spoles spriegums. Tas ir paredzēts rūpnieciskai videi un var nebūt piemērots sadzīves vai zema sprieguma patēriņa elektronikai, kur nav pieejama standarta DIN sliedes montāža.

Galvenās specifikācijas

• Spoles spriegums: 24V līdzstrāva
• Kontaktu konfigurācija: 2 pārslēdzējkontakti (2PDT)
• Savienojuma veids: Push-in
• Izmēri: 16 x 75 x 93 mm
• Svars: 67.81 g
• Integrētās funkcijas: Statusa LED, aizsargdiode un testa poga

Kā lietot

Modulis ir paredzēts montāžai uz standarta DIN sliedēm. Lai uzstādītu, vienkārši uzspiediet ierīci uz sliedes un pievienojiet vadības un slodzes vadus, izmantojot push-in spailes. Integrēto testa pogu var izmantot, lai manuāli aktivizētu releja kontaktus sistēmas pārbaudei. Pirms ierīces ieslēgšanas pārliecinieties, ka ieejas spriegums atbilst 24V līdzstrāvas specifikācijai, lai novērstu iekšējo komponentu bojājumus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības sistēma darbojas ar 24V līdzstrāvas barošanu.
• Pārliecinieties, ka uz DIN sliedes ir pietiekami daudz vietas 16 mm platam modulim.
• Apstipriniet, ka 2PDT kontaktu konfigurācija atbilst jūsu ķēdes komutācijas prasībām.

Lietošanas ieteikumi: Lai nodrošinātu optimālu ilgmūžību un veiktspēju, uzstādiet moduli vidē, kurā nav pārmērīga putekļu un mitruma daudzuma. Regulāri pārbaudiet push-in savienojumus plānotās apkopes laikā, lai pārliecinātos, ka tie paliek droši un bez oksidācijas pazīmēm.
