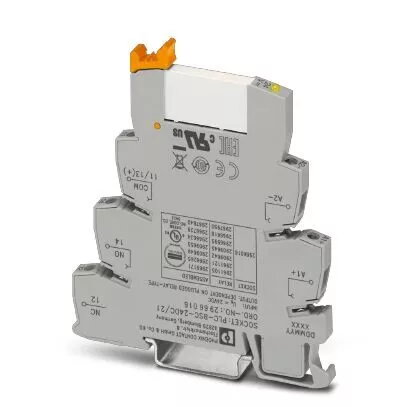

Phoenix Contact PLC-RSC 24DC/21 interfeisa relejs, 1 pārslēdzējkontakts, 24V DC

Phoenix Contact PLC-RSC 24DC/21 ir augstas kvalitātes interfeisa releja modulis, kas paredzēts uzticamai signālu pārslēgšanai un elektriskajai izolācijai rūpnieciskās automatizācijas sistēmās. Šī iepriekš samontētā ierīce apvieno miniatūru releju ar uzticamu bāzes spaiļu bloku ar skrūvju savienojumiem, nodrošinot ērtu uzstādīšanu vadības skapjos. Modulis ir izstrādāts efektivitātei un ilgmūžībai, piedāvājot drošu risinājumu elektrisko slodžu pārvaldībai un signālu apstrādei prasīgos tehniskos apstākļos.

Priekšrocības

Releja modulim ir šaurs un kompakts dizains, kas optimizē vietas izmantošanu vadības skapjos. Tas atbalsta efektīvu savienojumu ar sistēmas kabeļiem, izmantojot V8 adapterus, kas ievērojami samazina montāžas laiku. Ierīce ir aprīkota ar RT III hermētisku releju, kas nodrošina paaugstinātu aizsardzību pret apkārtējās vides ietekmi. Tā nodrošina drošu elektrisko izolāciju starp spoli un kontaktiem saskaņā ar DIN EN 50178 standartiem. Turklāt modulī ir integrēta ieejas ķēde un traucējumu slāpēšanas ķēde, lai saglabātu signāla integritāti.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Signālu pārslēgšanai vadības skapjos
• Elektriskajai izolācijai starp vadības un slodzes ķēdēm
• Lietojumiem, kam nepieciešams 24V DC vadības spriegums

Kad tas var nebūt piemērots

Šis relejs ir paredzēts standarta rūpnieciskās vadības lietojumiem un var nebūt piemērots lielas jaudas pārslēgšanas uzdevumiem, kas pārsniedz tā nominālo kontaktu kapacitāti. Tas arī nav paredzēts lietošanai vidēs ar pārmērīgu vibrāciju vai korozīvu atmosfēru, kas pārsniedz korpusa aizsardzības klasi.

Galvenās specifikācijas

• Ieejas spriegums: 24V DC
• Kontaktu konfigurācija: 1 pārslēdzējkontakts (PDT)
• Savienojuma veids: Skrūvju savienojums
• Montāžas veids: DIN sliede NS 35/7.5
• Aizsardzības klase: RT III hermētisks
• Standarti: Atbilst DIN EN 50178

Kā lietot

Uzstādīšana ir vienkārša, pateicoties moduļa iepriekš samontētajai konstrukcijai. Vienkārši uzspiediet bāzes spaiļu bloku uz standarta NS 35/7.5 DIN sliedes. Pievienojiet 24V DC vadības signālu ieejas spailēm un pievienojiet slodzi izejas kontaktu spailēm, izmantojot integrētos skrūvju savienojumus. Ja tiek izmantoti vairāki releji, varat izmantot spraudņu tiltiņus, lai efektīvi sadalītu strāvu starp blakus esošajiem moduļiem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 24V DC vadības spriegums atbilst jūsu sistēmas prasībām.
• Pārbaudiet, vai kontaktu nominālā jauda ir pietiekama jūsu konkrētajai slodzei.
• Pārbaudiet pieejamo vietu uz DIN sliedes šim šaurajam modulim.
• Apstipriniet saderību ar jūsu esošo elektroinstalācijas un kabeļu infrastruktūru.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāva ir atslēgta pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas releja modulim. Regulāri pārbaudiet skrūvju savienojumus, lai nodrošinātu, ka tie paliek cieši un bez oksidācijas, tādējādi saglabājot optimālu elektrisko veiktspēju.
