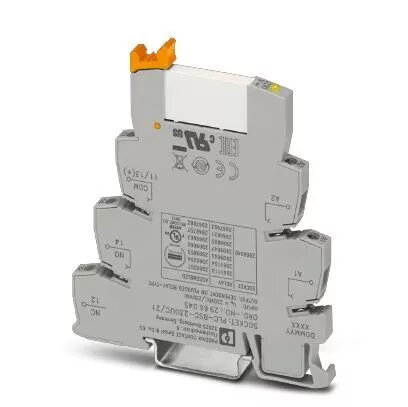

Phoenix Contact PLC-RSC-230UC/21 interfeisa relejs, 1 pārslēdzējkontakts, 6A, 230V AC/DC

Phoenix Contact PLC-RSC-230UC/21 ir augstas kvalitātes interfeisa releja modulis, kas paredzēts rūpnieciskās automatizācijas un vadības sistēmām. Šī ierīce apvieno PLC-BSC bāzes spaiļu bloku ar augstas veiktspējas spraužamu miniatūro releju, nodrošinot uzticamu signālu izolāciju un pārslēgšanu. Ar savu kompakto 6,2 mm platumu tas ir īpaši piemērots izmantošanai vadības skapjos, kur ir ierobežota vieta.

Priekšrocības

Šis interfeisa relejs nodrošina izcilu uzticamību, pateicoties integrētajam jaudas kontakta dizainam, kas garantē stabilu darbību rūpnieciskā vidē. Modulārā konstrukcija atvieglo apkopi, jo miniatūro releju var nomainīt, neatvienojot vadus no bāzes spaiļu bloka. Tā šaurais profils būtiski samazina aizņemto vietu uz DIN sliedēm, ļaujot palielināt komponentu blīvumu, savukārt skrūvju savienojuma tehnoloģija nodrošina drošus un pret vibrācijām noturīgus elektriskos savienojumus.

Piemērots

• Rūpnieciskās automatizācijas vadības sistēmām
• Signālu izolācijai starp kontrolieriem un lauka ierīcēm
• Elektriskajiem vadības skapjiem ar ierobežotu vietu
• Modulārām elektriskajām instalācijām uz DIN sliedes

Kad tas var nebūt piemērots

Šis relejs nav paredzēts lielas jaudas pārslēgšanai, kas pārsniedz tā 6A kapacitāti. Tas arī nav piemērots videi, kur nepieciešama īpaša aizsardzība pret ārējiem apstākļiem, jo modulis ir paredzēts uzstādīšanai aizsargātā korpusā vai vadības skapī.

Galvenās specifikācijas

• Kontaktu konfigurācija: 1 pārslēdzējkontakts (1 PDT)
• Pārslēgšanas jauda: 6A
• Ieejas spriegums: 230V AC / 220V DC
• Montāžas veids: DIN sliede NS 35/7.5
• Savienojuma veids: Skrūvju savienojums
• Platums: 6,2 mm

Kā lietot

Lai uzstādītu releju, uzspiediet bāzes spaiļu bloku uz standarta 35 mm DIN sliedes. Pievienojiet vadības signāla vadus ieejas spailēm un slodzes ķēdes vadus izejas spailēm, izmantojot integrētos skrūvju savienojumus. Pārliecinieties, ka spraužamais miniatūrais relejs ir stingri ievietots bāzes blokā. Pirms ķēdes ieslēgšanas pārbaudiet, vai ieejas spriegums atbilst 230V AC/DC nominālam.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības sistēmas izejas spriegums atbilst 230V AC/DC specifikācijai.
• Pārliecinieties, ka 6A pārslēgšanas strāva ir pietiekama jūsu konkrētajām slodzes prasībām.
• Apstipriniet, ka uzstādīšanas vide nodrošina atbilstošu aizsardzību pret mitrumu un putekļiem.
• Pārbaudiet pieejamo DIN sliedes vietu, lai izvietotu 6,2 mm platu moduli.

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi pirms jebkādu apkopes darbu veikšanas vai spraužamā releja moduļa nomaiņas, lai novērstu elektriskās strāvas trieciena risku. Pārliecinieties, ka visi skrūvju savienojumi ir pievilkti ar ražotāja norādīto griezes momentu, lai uzturētu drošu elektrisko kontaktu.
