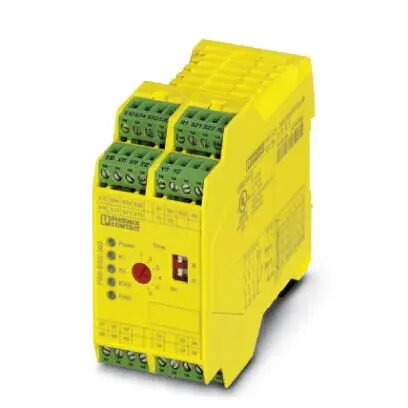

Phoenix Contact PSR-SCP-24DC/ESD/5X1/1X2/300 drošības relejs, 24V DC, 5Z/1R

Phoenix Contact PSR-SCP-24DC/ESD/5X1/1X2/300 ir augstas veiktspējas drošības relejs, kas izstrādāts prasīgām rūpnieciskās automatizācijas vidēm. Šī ierīce ir īpaši paredzēta avārijas apturēšanas ķēžu un drošības durvju uzraudzībai, nodrošinot uzticamu darbību kritiskās drošības sistēmās. Ar savu izturīgo konstrukciju un precīzu signālu apstrādi tas nodrošina drošu risinājumu drošības standartu uzturēšanai sarežģītās iekārtās un automatizētās ražošanas līnijās.

Priekšrocības

Šis drošības relejs piedāvā izcilu elastību, atbalstot gan vienkanāla, gan divkanālu vadības konfigurācijas. Tam ir regulējama atslēgšanās aizkave diapazonā no 0,2 līdz 300 sekundēm, ko var iestatīt 24 dažādos soļos, lai atbilstu konkrētām darbības prasībām. Ierīce ir izstrādāta tā, lai atbilstu stingriem starptautiskajiem drošības standartiem, tostarp SIL 3, Cat. 4 un PL e, nodrošinot augsta līmeņa aizsardzību personālam un iekārtām. Turklāt spraudņa tipa skrūvju spaiļu bloki vienkāršo uzstādīšanas un apkopes procesus, savukārt manuālās vai automātiskās aktivizēšanas iespēja nodrošina daudzpusību dažādām sistēmu arhitektūrām.

Piemērots

• Avārijas apturēšanas ķēžu uzraudzībai
• Drošības durvju un vārtu uzraudzībai
• Drošības gaismas režģu novērtēšanai
• Rūpnieciskās automatizācijas sistēmām, kurām nepieciešama aizkavēta izslēgšanās

Šis relejs var nebūt piemērots lietojumiem, kuros nepieciešama augstas frekvences pārslēgšana, kas pārsniedz tā mehānisko kalpošanas laiku, vai vidēs, kur 5Z/1R kontaktu konfigurācija neatbilst nepieciešamajai drošības ķēdes loģikai. Tas nav paredzēts arī vispārīgiem pārslēgšanas uzdevumiem, kas nav saistīti ar drošību, kur standarta releji būtu ekonomiski izdevīgāki.

Galvenās specifikācijas

• Spoles spriegums: 24V DC
• Kontaktu konfigurācija: 5 N/O kontakti (3 bez aizkaves, 2 ar atslēgšanās aizkavi) un 1 N/C kontakts
• Drošības rādītāji: SIL 3, Cat. 4, PL e
• Regulējams aizkaves laiks: 0,2 s līdz 300 s (24 soļi)
• Izmēri: 45 x 114,5 x 99 mm
• Svars: 430 g
• Savienojuma veids: Spraudņa tipa skrūvju spaiļu bloks

Uzstādīšana jāveic kvalificētam personālam saskaņā ar sniegto tehnisko dokumentāciju. Ierīce tiek uzstādīta uz standarta DIN sliedes. Pārliecinieties, ka elektroinstalācija atbilst paredzētajai drošības kategorijai (vienkanāla vai divkanālu) un ka aizkaves laiks ir pareizi konfigurēts, izmantojot integrēto regulēšanas mehānismu. Pēc uzstādīšanas pārbaudiet drošības ķēdes funkcionalitāti, iedarbinot avārijas apturēšanu vai atverot uzraudzītās drošības durvis, lai pārliecinātos, ka relejs reaģē atbilstoši.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai 24V DC vadības spriegums ir saderīgs ar jūsu esošo barošanas avotu.
• Pārliecinieties, ka kontaktu konfigurācija (5Z/1R) atbilst jūsu drošības ķēdes dizaina prasībām.
• Apstipriniet, ka nepieciešamais drošības integritātes līmenis (SIL 3) ir pietiekams jūsu konkrētajam lietojumam.
• Pārbaudiet pieejamo vietu vadības skapī, lai ievietotu 45 mm platu ierīci.

Lietošanas ieteikumi: Lai novērstu nesankcionētas drošības iestatījumu izmaiņas, izmantojiet komplektā iekļautās aizsarguzlīmes laika regulēšanas mehānismam. Regulāri pārbaudiet drošības funkciju, lai nodrošinātu, ka relejs darbojas noteiktajos parametros un ka aizkaves laika iestatījumi nav tikuši mainīti.
