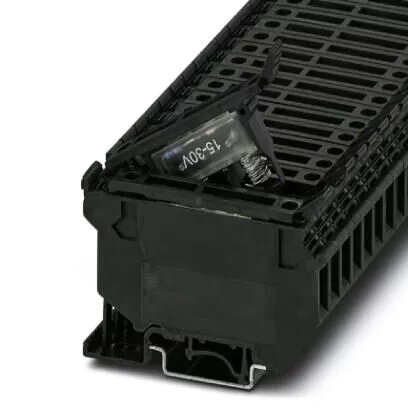

Phoenix Contact UK 5-HESILED 24 drošinātāju spailes bloks, 2-vadu, 0.2-4 mm², melns

Phoenix Contact UK 5-HESILED 24 ir profesionāla 2-vadu drošinātāju spaiļu bloks, kas izstrādāts drošai elektrisko ķēžu aizsardzībai. Tas ir paredzēts 5x20 mm patronas tipa drošinātājiem un nodrošina drošu savienojumu vadiem ar šķērsgriezumu no 0,2 mm² līdz 4 mm². Integrētais 24V LED indikators ļauj nekavējoties vizuāli uzraudzīt drošinātāja stāvokli, nodrošinot ātru bojājumu identificēšanu rūpnieciskajos vadības skapjos un automatizācijas sistēmās.

Priekšrocības

Šis spaiļu bloks piedāvā būtiskas ekspluatācijas priekšrocības, tostarp iebūvētu LED indikatoru, kas vienkāršo apkopi, sniedzot tūlītēju informāciju par drošinātāja statusu. Konstrukcija ietver drošības sviru, kas droši nofiksējas gala pozīcijā, novēršot nejaušu atvēršanos vai atvienošanos. Turklāt ierīce ir aprīkota ar plašu marķēšanas laukumu, kas atvieglo skaidru un efektīvu ķēžu identificēšanu uzstādīšanas un traucējummeklēšanas laikā.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un procesu vadības sistēmām
• Elektriskajiem sadales paneļiem
• Iekārtām, kurām nepieciešama lokāla ķēdes aizsardzība

Šis spaiļu bloks var nebūt piemērots lietojumiem, kuros nepieciešama aizsardzība, kas pārsniedz 24V LED indikatora nominālu, vai vidēs, kur obligāti jāizmanto citi drošinātāju izmēri, kas nav standarta 5x20 mm formāts. Tas nav paredzēts lietošanai augstas vibrācijas apstākļos bez atbilstošiem skapja montāžas risinājumiem.

Galvenās specifikācijas

• Drošinātāja tips: 5x20 mm patronas drošinātājs
• Vada šķērsgriezums: 0,2 mm² līdz 4 mm²
• AWG diapazons: 26 līdz 10
• Spailes platums: 8,2 mm
• LED spriegums: 24V
• Krāsa: melna

Lai izmantotu Phoenix Contact UK 5-HESILED 24, uzstādiet spaiļu bloku uz standarta DIN sliedes. Ievietojiet atbilstošo 5x20 mm drošinātāju sviras mehānismā. Pievienojiet vadus, noņemot izolāciju atbilstošā garumā un nostiprinot tos spaiļu punktos. Kad svira ir aizvērta un nofiksēta gala pozīcijā, ķēde ir noslēgta, un LED indikators iedegsies, norādot uz pareizu darbību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka sistēmas spriegums atbilst 24V LED indikatora prasībām.
• Pārbaudiet, vai 5x20 mm drošinātāja izmērs ir saderīgs ar jūsu ķēdes aizsardzības vajadzībām.
• Pārbaudiet pieejamo vietu uz DIN sliedes, ņemot vērā 8,2 mm spailes platumu.
• Apstipriniet, ka jūsu vada šķērsgriezums atbilst 0,2 līdz 4 mm² diapazonam.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāva ir atslēgta pirms drošinātāja nomaiņas, lai novērstu elektriskās strāvas triecienu. Regulāri pārbaudiet LED statusa indikatoru, lai uzturētu optimālu sistēmas darbību un drošību.
