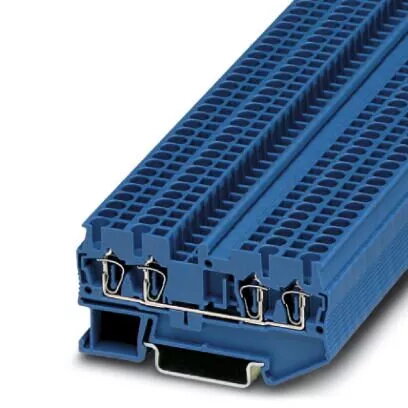

Phoenix Contact 3031319 ST 2.5 QUATTRO atsperu spaiļu bloks, zils

Phoenix Contact ST 2.5 QUATTRO atsperu spaiļu bloks ir augstas kvalitātes komponents, kas paredzēts drošam un efektīvam elektriskajam savienojumam rūpnieciskās vidēs. Šis zilais spaiļu bloks ir aprīkots ar četriem savienojuma punktiem, kas nodrošina daudzpusīgu vadu konfigurāciju kompaktā izmērā. Izstrādāts ilgmūžībai, tas izmanto progresīvu atsperu tehnoloģiju, lai nodrošinātu pastāvīgu kontakta spiedienu un vibrācijas izturību, padarot to par ideālu izvēli prasīgām automatizācijas un vadības skapju sistēmām.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir tā augstā savienojamības blīvums, kas ļauj vienā kompaktā vienībā savienot četrus vadītājus. Atsperu savienojuma metode ievērojami samazina uzstādīšanas laiku salīdzinājumā ar tradicionālajiem skrūvju spailēm, jo nav nepieciešama griezes momenta kontrole. Turklāt izturīgā konstrukcija nodrošina ilgtermiņa uzticamību vidēs, kurās ir mehāniska slodze vai vibrācija, saglabājot stabilu elektrisko nepārtrauktību visā sistēmas darbības laikā.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un procesu vadības sistēmām
• Elektriskajiem sadales paneļiem
• Mašīnbūves un infrastruktūras projektiem

Kad tas var nebūt piemērots

Šis spaiļu bloks ir paredzēts standarta elektriskajiem savienojumiem un var nebūt piemērots lieljaudas lietojumiem, kas pārsniedz tā 24 A nominālo strāvu. Turklāt tas ir paredzēts uzstādīšanai uz noteikta veida DIN sliedēm un var nebūt savietojams ar nestandarta montāžas konfigurācijām bez papildu adapteriem.

Galvenās specifikācijas

• Nominālais spriegums: 800 V
• Nominālā strāva: 24 A
• Savienojuma metode: Atsperu savienojums
• Savienojumu skaits: 4
• Šķērsgriezuma diapazons: 0.08 mm² līdz 4 mm²
• AWG diapazons: 28 līdz 12
• Platums: 5.2 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Zila

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz saderīgas NS 35/7,5 vai NS 35/15 DIN sliedes, līdz tas droši nofiksējas. Noņemiet izolāciju no vadiem atbilstoši ieteicamajam garumam, pēc tam ievietojiet vadu atsperes atverē, izmantojot standarta skrūvgriezi, lai atvērtu atsperes mehānismu. Kad vads ir pilnībā ievietots, izņemiet instrumentu, lai atspere stingri fiksētu vadītāju. Pārliecinieties, ka visi savienojumi ir pareizi nostiprināti, lai saglabātu elektrisko integritāti.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai vadu šķērsgriezums atbilst 28-12 AWG diapazonam.
• Pārliecinieties, ka DIN sliedes tips atbilst montāžas specifikācijām.
• Apstipriniet, ka kopējā ķēdes strāvas slodze nepārsniedz 24 A.
• Pārbaudiet, vai zilā krāsu marķējuma sistēma atbilst jūsu projekta standartiem.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka vadītāji ir pareizi sagatavoti un notīrīti līdz ražotāja norādītajam garumam. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrācijas līmeni, lai nodrošinātu ilgtermiņa stabilitāti un drošību.
