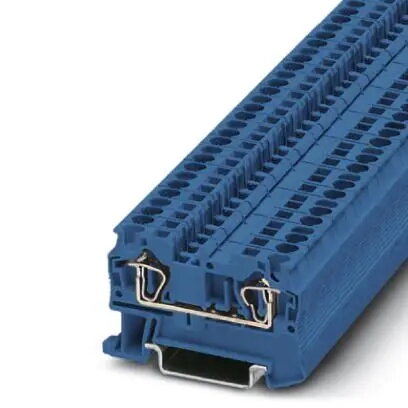

Phoenix Contact ST 4 caurlaides spailu bloks, 2 vadu, zils

Phoenix Contact ST 4 ir profesionāla 2 vadu caurvades spaiļu bloks, kas izstrādāts drošiem un efektīviem elektriskajiem savienojumiem. Izmantojot modernu atsperu spaiļu tehnoloģiju, šis bloks nodrošina pret vibrācijām noturīgu un uzticamu kontaktu dažādās rūpnieciskās sistēmās. Zilais korpuss ir paredzēts skaidrai identifikācijai vadības skapjos un automatizācijas sistēmās, atbalstot vadu šķērsgriezumu diapazonu no 0,08 mm² līdz 6 mm².

Priekšrocības

Spaiļu blokam ir konsekvents dubultās funkcijas kanāls, kas nodrošina ievērojamu laika ietaupījumu potenciāla sadalei un testa piederumu integrācijai. Tā kompaktais dizains kopā ar priekšējo vadu pievienošanu ļauj veikt augsta blīvuma instalāciju, padarot to ideāli piemērotu vietām, kur vieta ir ierobežota. Plašā vadu pievienošanas zona ļauj izmantot vadītājus ar uzgaļiem un plastmasas izolāciju nominālā šķērsgriezuma robežās. Turklāt komponents ir rūpīgi pārbaudīts dzelzceļa lietojumiem, garantējot augstu veiktspēju un izturību prasīgos apstākļos.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un procesu vadības sistēmām
• Dzelzceļa un transporta infrastruktūrai
• Strāvas sadales paneļiem
• Elektriskajām instalācijām, kur nepieciešama vibrāciju noturība

Šis spaiļu bloks var nebūt piemērots lieljaudas lietojumiem, kas pārsniedz 32 A nominālo strāvu, vai vidēm, kurām nepieciešama īpaša sprādziendrošības aizsardzība, kas nav iekļauta standarta specifikācijās. Tas nav paredzēts arī tiešam savienojumam ar nestandarta vadu tipiem, kas neatbilst norādītajam 28-10 AWG diapazonam.

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 800 V
• Nominālā strāva: 32 A
• Savienojuma metode: Atsperu spailes
• Savienojumu skaits: 2
• Šķērsgriezuma diapazons: 0,08 mm² – 6 mm² (28-10 AWG)
• Platums: 6,2 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Zila

Lai izmantotu spaiļu bloku, droši uzstādiet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Noņemiet izolāciju no vadītāja atbilstošā garumā un ievietojiet vadu atsperes spailē. Atsperes mehānisms automātiski nofiksē vadu, nodrošinot drošu savienojumu bez nepieciešamības pēc manuālas skrūvēšanas. Potenciāla sadalei izmantojiet dubultās funkcijas kanālu, lai ievietotu pārvienojumus vai testa zondes atbilstoši jūsu shēmas projektam.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka DIN sliedes tips atbilst jūsu skapja infrastruktūrai
• Pārbaudiet, vai vadu šķērsgriezums atbilst 0,08 mm² – 6 mm² diapazonam
• Apstipriniet, ka 32 A strāvas nomināls ir pietiekams jūsu slodzes prasībām
• Pārbaudiet, vai zilā krāsa atbilst jūsu projekta vadu marķēšanas standartiem

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka vadītāji ir pareizi sagatavoti un, kur nepieciešams, tiek izmantoti uzgaļi, lai saglabātu optimālu kontakta kvalitāti. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai nodrošinātu sistēmas ilgtermiņa integritāti.
