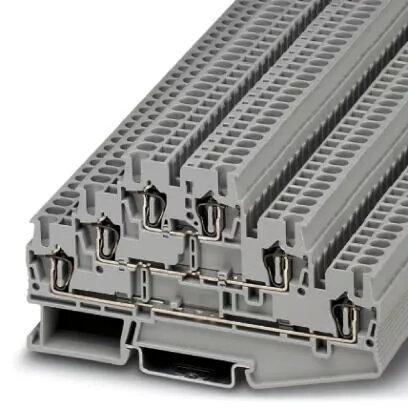

Phoenix Contact 3036042 ST 2,5-3L trīsstāvu spaiļu bloks, 0,08-4 mm², pelēks

Phoenix Contact ST 2,5-3L ir augstas veiktspējas trīsstāvu spaiļu bloks, kas paredzēts profesionālām elektroinstalācijām, kur telpas optimizācija ir kritiski svarīga. Izmantojot modernu atsperu spaiļu tehnoloģiju, šis spaiļu bloks nodrošina ātru un uzticamu vadu savienošanu bez nepieciešamības pēc specializētiem instrumentiem. Tā kompaktais dizains ietver trīs atsevišķus savienojumu līmeņus vienā korpusā, būtiski palielinot vadu blīvumu rūpnieciskajos vadības skapjos un automatizācijas paneļos.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir spēja maksimāli palielināt skapja telpu, izvietojot trīs neatkarīgas ķēdes 5,2 mm platumā. Atsperu savienojumu sistēma nodrošina izcilu izturību pret vibrācijām un uztur pastāvīgu kontakta spiedienu, garantējot ilgtermiņa darbības uzticamību. Turklāt dizains ļauj veikt individuālu marķēšanu katrā līmenī, kas vienkāršo ķēžu identificēšanu un apkopes darbus sarežģītās elektriskajās sistēmās.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Automatizācijas un procesu vadības sistēmām
• Augsta blīvuma elektriskajiem sadales paneļiem
• Sarežģītām shēmām, kurām nepieciešama daudzlīmeņu signālu maršrutēšana

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lieljaudas lietojumiem, kas pārsniedz 20 A vai spriegumu virs 500 V. Tas arī nav piemērots videi, kurā nepieciešama īpaša aizsardzība pret sprādzienbīstamību, ja vien tas nav uzstādīts atbilstoši sertificētā korpusā.

Galvenās specifikācijas

• Savienojuma veids: Atsperu spailes
• Līmeņu skaits: 3
• Nominālais spriegums: 500 V
• Nominālā strāva: 20 A
• Vada šķērsgriezums: 0,08 mm² līdz 4 mm²
• AWG diapazons: 28 līdz 12
• Platums: 5,2 mm
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede

Kā lietot

Lai uzstādītu, uzspiediet spaiļu bloku uz standarta NS 35 DIN sliedes. Noņemiet izolāciju no vadītāja līdz ieteicamajam garumam un ievietojiet vadu atsperes spailes punktā. Atsperes mehānisms automātiski nostiprina vadu, nodrošinot drošu savienojumu. Lai izņemtu vai noregulētu vadu, izmantojiet standarta skrūvgriezi, lai atbrīvotu atsperi. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti un spaiļu bloks ir pareizi marķēts turpmākai uzziņai.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu skapī esošā DIN sliede ir saderīga ar NS 35 standartiem.
• Pārliecinieties, ka vadītāja šķērsgriezums atbilst 0,08–4 mm² diapazonam.
• Pārbaudiet, vai 500 V un 20 A parametri atbilst jūsu ķēdes prasībām.
• Apstipriniet, ka jums ir pietiekami daudz vietas 5,2 mm platumam katram spaiļu blokam.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka vadi ir notīrīti līdz ražotāja norādītajam garumam un DIN sliede ir droši uzstādīta. Izmantojiet atbilstošus marķēšanas materiālus, lai skaidri apzīmētu katru līmeni, tādējādi atvieglojot efektīvu problēmu novēršanu un apkopi.
